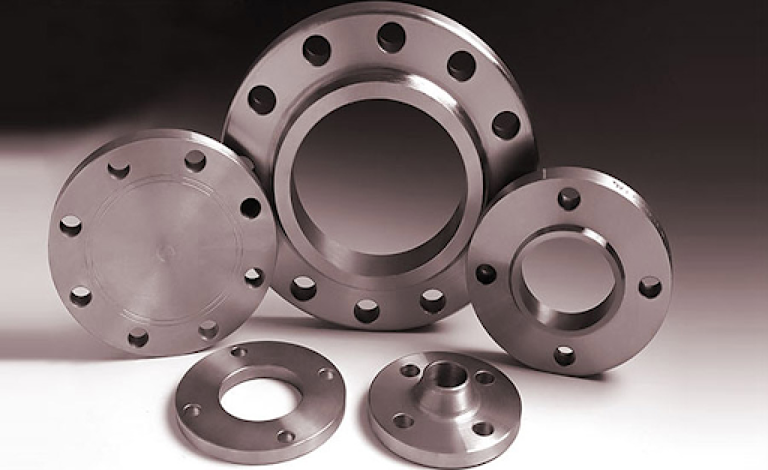

Flange merupakan komponen berfungsi untuk menghubungkan dua pipa atau komponen lainnya. Pemilihan flange sangat krusial untuk memastikan kinerja sistem yang optimal dan aman. Banyak jenis flange yang sesuai dengan kebutuhan bisa menjadi tantangan. Artikel ini akan memberikan panduan lengkap mengenai faktor-faktor yang perlu dipertimbangkan saat memilih flange untuk aplikasi industri.

Faktor yang mempengaruhi pemilihan flange

Tekanan dan temperatur

• Tekanan Operasi: Tentukan tekanan maksimum yang akan dialami oleh sistem perpipaan. Flange harus memiliki rating tekanan yang cukup untuk menahan tekanan tersebut.
• Temperatur Operasi: Pertimbangkan suhu fluida yang akan mengalir melalui pipa. Beberapa material flange lebih cocok untuk suhu tinggi atau rendah.

Jenis fluida

• Korosivitas: Jika fluida yang mengalir bersifat korosif, pilihlah flange yang terbuat dari material tahan korosi seperti stainless steel.
• Viskositas: Viskositas fluida dapat mempengaruhi pemilihan gasket. Fluida dengan viskositas tinggi mungkin memerlukan gasket khusus.

Material pipa

• Kesesuaian Material: Pastikan material flange kompatibel dengan material pipa untuk menghindari korosi galvanis.

Jenis sambungan

• Las (Welding): Untuk sambungan yang permanen, flange las (weld neck) adalah pilihan yang baik.
• Ulir (Threaded): Untuk sambungan yang dapat dilepas pasang, flange ulir (threaded) lebih cocok.
• Slip-on: Flange slip-on mudah dipasang, tetapi kekuatannya lebih rendah dibandingkan jenis lainnya.

Kelas tekanan

• Rating Tekanan: Pilih kelas tekanan flange yang sesuai dengan tekanan operasi sistem. Kelas tekanan yang umum adalah 150, 300, 600, 900, 1500, dan 2500.

Jenis Permukaan Sentuh (Face)

• Raised Face: Jenis permukaan yang paling umum digunakan.
• Flat Face: Cocok untuk aplikasi dengan tekanan rendah.
• Ring Joint: Digunakan untuk aplikasi dengan tekanan dan suhu tinggi.

Lingkungan Operasi

• Korosif: Jika lingkungan operasi bersifat korosif, pilihlah flange yang terbuat dari material tahan korosi.
• Abrasif: Untuk fluida yang mengandung partikel abrasif, pilihlah flange dengan permukaan yang keras.

Langkah-langkah memilih flange

• Identifikasi Kebutuhan: Tentukan tekanan, temperatur, jenis fluida, material pipa, dan kondisi lingkungan operasi.
• Pilih Material Flange: Pilih material yang sesuai dengan kondisi operasi dan jenis fluida.
• Tentukan Kelas Tekanan: Pilih kelas tekanan yang sesuai dengan tekanan operasi.
• Pilih Jenis Sambungan: Pilih jenis sambungan yang sesuai dengan kebutuhan pemasangan.
• Pilih Jenis Permukaan Sentuh: Pilih jenis permukaan sentuh yang sesuai dengan aplikasi.
• Pilih Gasket: Pilih gasket yang sesuai dengan material flange, jenis fluida, dan tekanan operasi.

Kesimpulan

Pemilihan flange yang tepat dapat memastikan kinerja sistem perpipaan yang optimal dan aman. Pertimbangan memilih flange adalah aktor-faktor seperti tekanan, temperatur, jenis fluida, dan material pipa. Jika Anda masih ragu, sebaiknya konsultasikan dengan ahli di bidang perpipaan.
