Anak Sipil Harus Kenal Analisis Struktur

Anak Sipil Harus Kenal Analisis Struktur

Wafi Hariry11 September 2024

Kekuatan struktur dari suatu bangunan sangatlah penting untuk diperhatikan. Mengapa? Karena struktur merupakan suatu rangkaian yang digunakan sebagai penopang beban – beban yang bekerja. Artinya, jika suatu struktur bangunan gagal, maka gagal juga konstruksi bangunan tersebut. Maka untuk mencegah terjadinya keruntuhan, diperlukan analisa struktur agar bangunan dapat menjalankan fungsinya dengan baik. Untuk memahami analisa struktur, paling tidak kita harus tau atau memahami 3 hal berikut ini:

Gaya atau beban yang bekerja.

Sebelum melakukan analisis, kita perlu tau dulu gaya atau beban yang bekerja pada struktur. Beban yang bekerja pada struktur memiliki berbagai jenis macam gaya. Ada beban terpusat, merata, dan tidak terbagi rata, termasuk bekerja secara vertical, horizontal, ataupun bersudut.

Prinsip kesetimbangan struktur.

Suatu struktur bangunan yang terjamin aman dan selamat memiliki keseitimbangan dalam strukturnya. Kesetimbangan di sini berarti suatu struktur bangunan tersebut dalam keadaan stabil. Prinsip ini berdasarkan pada Hukum Newton ke-1 yang menyatakan bahwa,

“Setiap benda akan mempertahankan keadaan diam atau bergerak lurus beraturan, kecuali ada gaya yang bekerja untuk mengubahnya”.

Oleh karena itu, suatu struktur yang setimbang ialah yang resultan dari semua gaya yang bekerja sama dengan nol (∑F = 0).

Jenis tumpuan atau perletakan yang dipakai.

Dalam analisa struktur dikenal tiga macam tumpuan yaitu tumpuan sendi, tumpuan rol, dan tumpuan jepit.

Tumpuan sendi memiliki sifat dapat menerima beban dari segala arah baik secara vertikal maupun horizontal, tetapi tidak dapat menerima beban momen. Sehingga tumpuan sendi dapat mengeluarkan reaksi berarah vertikal dan horizontal. Tidak dengan reaksi berupa momen.



Tumpuan Sendi
Tumpuan Sendi

Tumpuan rol hanya dapat menerima beban yang tegak lurus atau vertikal terhadap bidangnya. Tumpuan rol tidak dapat menerima beban yang mendatar terhadap bidangnya dan tidak dapat menerima beban momen. Dengan demikian tumpuan rol hanya dapat mengeluarkan reaksi dengan arah vertical/tegak lurus saja.

Tumpuan Rol

Tumpuan jepit dapat menerima gaya dari segala arah dan juga momen. Sehingga tumpuan jepit dapat mengeluarkan reaksi berarah vertikal, horizontal, dan juga momen.

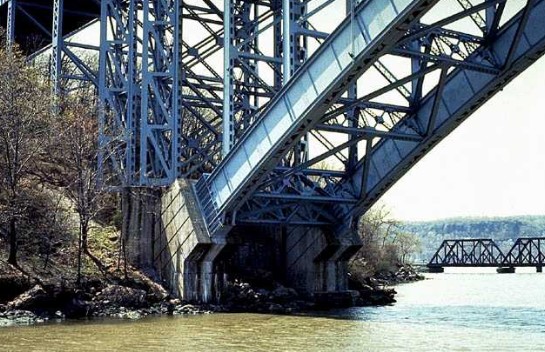

Tumpuan Jepit

Perlu diingat memahami analisis struktur bangunan adalah hal penting untuk dipelajari dan diketahui agar dapat memastikan kekuatan dan keamanan dari bangunan. Dengan kita mengenali gaya-gaya yang bekerja, prinsip kesetimbangan, serta jenis tumpuan yang tepat, kita dapat merancang bangunan yang kokoh dan berfungsi optimal. Semoga penjelasan ini memberikan wawasan yang bermanfaat bagi teman-teman semua khususnya untuk mahasiswa teknik sipil yang sedang mendalami dunia konstruksi dan analisa struktur.
