International Electrotechnical Commission (IEC) adalah badan internasional yang menetapkan standar keselamatan untuk peralatan listrik, termasuk alat ukur listrik. Salah satu standar terpenting dalam hal ini adalah IEC 61010-2-030, yang berfokus pada keselamatan peralatan listrik untuk pengukuran, kontrol, dan penggunaan di laboratorium.

Dalam standar ini, IEC mengelompokkan alat ukur listrik berdasarkan kategori pengukuran (CAT), yang menentukan tingkat keamanannya sesuai dengan lingkungan dan kondisi penggunaan.

Kategori ini bukan sekadar klasifikasi teknis, tetapi juga memberikan panduan penting mengenai ketahanan alat terhadap lonjakan tegangan serta potensi bahaya yang dapat terjadi saat pengukuran dilakukan di area dengan tegangan tinggi.

Apa Itu Kategori Pengukuran CAT?

Setiap alat ukur listrik memiliki label kategori yang menunjukkan tingkat kemampuannya dalam mengukur dengan aman pada tegangan tertentu. Kategori ini memastikan alat ukur dapat bertahan terhadap lonjakan tegangan (transien), yang bisa sangat tinggi dan berbahaya. Jika kategori tidak sesuai dengan lingkungan kerja, maka hasil pengukuran bisa menjadi tidak akurat atau bahkan menimbulkan risiko kecelakaan.

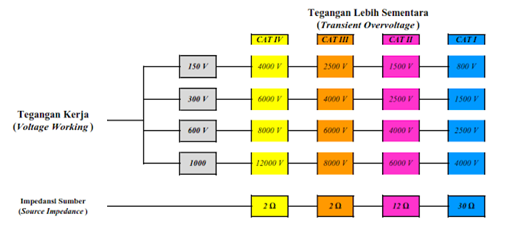

Label kategori ini umumnya menggunakan angka Romawi (CAT I hingga CAT IV). Berikut adalah penjelasan setiap kategorinya:

• CAT I: Pengukuran pada sirkuit yang tidak terhubung langsung ke sumber listrik, seperti perangkat berbasis baterai, perangkat proteksi kelas 3, serta sistem kelistrikan mobil dengan tegangan 12V hingga 24V. Alat ukur kategori ini tidak perlu tahan terhadap lonjakan tegangan besar karena tidak berhubungan langsung dengan jaringan listrik utama.

• CAT II: Digunakan untuk mengukur perangkat yang terhubung langsung ke sumber listrik tegangan rendah melalui stop kontak, seperti peralatan rumah tangga dan perangkat portabel. Meskipun tidak terhubung langsung ke sistem distribusi listrik, alat ukur dalam kategori ini harus mampu menahan lonjakan tegangan lebih besar dibandingkan CAT I.

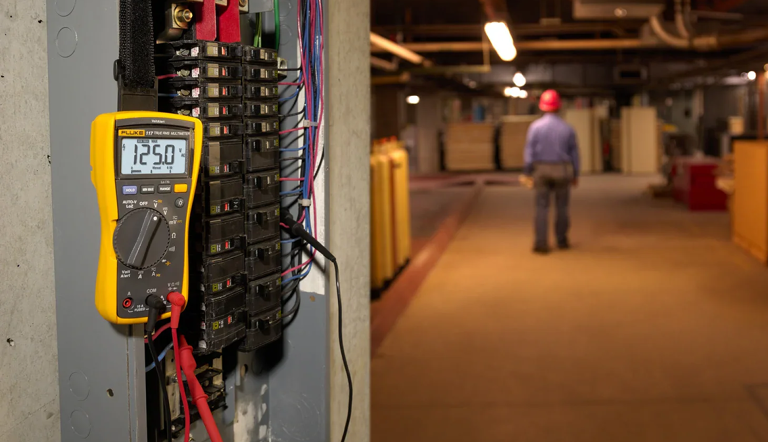

• CAT III: Digunakan untuk pengukuran di dalam instalasi gedung dan sistem distribusi listrik, seperti panel distribusi, pemutus sirkuit, kabel, dan bus-bar. Karena beroperasi pada jaringan yang lebih besar, alat ukur kategori ini harus memiliki ketahanan lebih tinggi terhadap lonjakan tegangan.

• CAT IV: Digunakan untuk pengukuran pada sumber tegangan utama, seperti saluran listrik yang menghubungkan transformator daya ke gedung atau rumah. Lonjakan tegangan di area ini bisa sangat tinggi, misalnya akibat sambaran petir. Oleh karena itu, alat ukur dalam kategori ini harus memiliki perlindungan maksimal.

Keamanan dan Ketahanan Alat Ukur: Lebih dari Sekadar Kategori



Memilih alat ukur dengan kategori yang sesuai sangat penting, tetapi tidak cukup untuk menjamin keselamatan sepenuhnya. Lonjakan tegangan tiba-tiba, misalnya akibat sambaran petir, dapat jauh melebihi kapasitas tegangan alat ukur tertentu. Dalam beberapa kasus, lonjakan ini bisa berkali-kali lipat dari tegangan operasional normal.

Sebagai contoh, jaringan listrik rumah tangga biasanya beroperasi pada 120V atau 240V. Namun, sambaran petir dapat menyebabkan lonjakan hingga ribuan volt, yang dapat merusak peralatan pengukur atau bahkan membahayakan teknisi yang menggunakannya. Oleh karena itu, memilih alat ukur dengan rating tegangan lebih tinggi dari kemungkinan lonjakan di lokasi kerja sangatlah krusial.

IEC menyediakan panduan komprehensif yang memungkinkan evaluasi terhadap kelayakan penggunaan peralatan listrik untuk tugas tertentu, memastikan keandalan serta kepatuhan terhadap standar keselamatan.

Pentingnya Pelatihan dan Keselamatan Kerja Kelistrikan

Memahami alat ukur listrik dan kategori pengukurannya adalah kewajiban bagi siapa pun yang bekerja di bidang kelistrikan. Jika Anda bertanggung jawab atas keselamatan kerja dan kesehatan (K3), pemahaman ini menjadi semakin penting. Pastikan alat ukur yang digunakan telah sesuai dengan standar keselamatan yang berlaku.

Sebelum menggunakan alat ukur, selalu ikuti prosedur yang benar, termasuk memilih antara alat ukur analog atau digital yang sesuai dengan kebutuhan pengujian. Mengikuti pelatihan Keselamatan dan Kesehatan Kerja (K3) kelistrikan juga memberikan wawasan lebih mendalam mengenai risiko dan cara meminimalkan kecelakaan saat bekerja.

Kerja Lebih Aman dengan Alat Ukur yang Sesuai Kategori

Memilih alat ukur listrik yang tepat adalah langkah pertama dalam memastikan hasil pengukuran yang akurat serta keselamatan dalam bekerja. Memahami makna kategori CAT pada alat ukur sangatlah penting agar alat yang digunakan sesuai dengan tingkat tegangan dan lingkungan kerja.

Dengan memilih alat yang tepat dan mengikuti prosedur keselamatan, Anda tidak hanya meningkatkan efisiensi kerja tetapi juga melindungi diri sendiri serta orang-orang di sekitar Anda.
