Kestabilan tegangan merupakan faktor krusial dalam menjamin kelangsungan dan keandalan sistem tenaga listrik. Tanpa regulasi tegangan yang baik, berbagai peralatan listrik yang tersambung ke sumber daya—baik dari genset, grid, maupun UPS—dapat mengalami gangguan yang berdampak pada efisiensi dan keamanannya.

Genset sebagai sumber daya listrik cadangan atau utama sering mengalami fluktuasi tegangan akibat perubahan beban atau kondisi operasional. Berikut adalah beberapa dampak yang bisa terjadi jika tegangan genset tidak stabil:

✔ Overvoltage (tegangan berlebih): Tegangan yang melebihi batas nominal dapat merusak komponen elektronik sensitif, menyebabkan isolasi kabel terbakar, serta memperpendek umur peralatan listrik.
✔ Undervoltage (tegangan rendah): Tegangan yang terlalu rendah mengakibatkan peralatan beroperasi dengan daya kurang optimal, menyebabkan gangguan pada motor listrik, lampu redup, atau bahkan shutdown pada sistem elektronik.
✔ Flicker atau lonjakan tegangan tiba-tiba: Lonjakan mendadak dapat mengganggu stabilitas sistem tenaga, merusak kapasitor pada power supply, serta menyebabkan reset atau reboot mendadak pada perangkat kontrol industri.

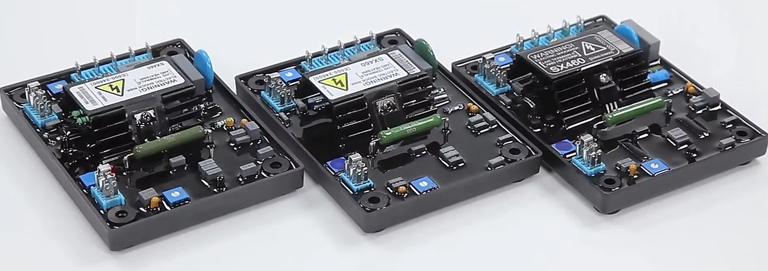

Untuk mengatasi masalah tersebut, Automatic Voltage Regulator (AVR) berfungsi sebagai pengendali tegangan otomatis yang memastikan tegangan keluaran genset tetap dalam batas aman meskipun terjadi perubahan beban. Dengan kata lain, AVR membantu menjaga kualitas daya listrik, meningkatkan efisiensi, serta memperpanjang umur peralatan yang terhubung ke genset.

Cara Kerja AVR: Sistem Kontrol yang Selalu Siaga

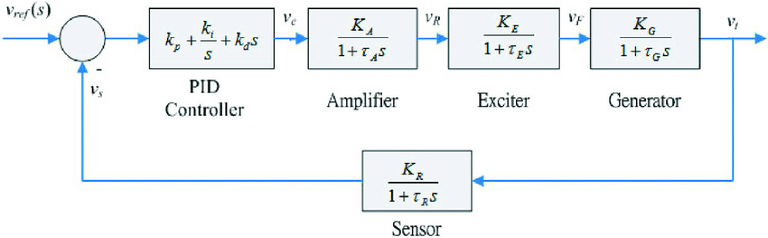

Prinsip kerja AVR berlandaskan konsep umpan balik tertutup (closed-loop control system), di mana sistem terus-menerus memonitor tegangan keluaran dan melakukan penyesuaian yang diperlukan agar tetap sesuai dengan nilai nominal.

Berikut adalah tahapan dalam sistem kerja AVR:

1. Sensor Tegangan

AVR membaca tegangan keluaran generator secara real-time melalui sensor tegangan yang terhubung ke terminal keluaran alternator. Data ini dibandingkan dengan nilai referensi yang telah ditentukan dalam sistem.

2. Pemrosesan dan Analisis

Jika AVR mendeteksi bahwa tegangan genset tidak sesuai dengan nilai yang diinginkan, maka sirkuit kontrol dalam AVR akan menghitung besarnya koreksi yang harus dilakukan.

3. Pengaturan Arus Eksitasi

AVR kemudian mengatur jumlah arus eksitasi yang diberikan ke field winding rotor alternator.

✔ Jika tegangan terlalu rendah, AVR meningkatkan eksitasi dengan menambah arus ke rotor sehingga output tegangan naik.
✔ Jika tegangan terlalu tinggi, AVR mengurangi eksitasi dengan menurunkan arus rotor agar output kembali ke level normal.

4. Respons Cepat dan Stabilisasi Tegangan

Proses ini terjadi dalam hitungan milidetik, sehingga fluktuasi tegangan dapat dikoreksi secara langsung tanpa gangguan yang signifikan pada beban. AVR modern bahkan memiliki kontrol digital yang mampu mendeteksi dan mengoreksi perubahan tegangan dengan akurasi tinggi dan respons sangat cepat.

Jenis-Jenis AVR dan Karakteristiknya

Teknologi AVR telah berkembang dari sistem sederhana berbasis komponen analog hingga ke sistem canggih berbasis mikroprosesor digital. Berikut adalah beberapa jenis AVR berdasarkan metode regulasi, sistem eksitasi, serta teknologi yang digunakan.

A. Berdasarkan Teknologi Regulasi

1. AVR Analog

Merupakan jenis AVR klasik yang menggunakan komponen elektronik pasif dan aktif seperti resistor, kapasitor, transistor, dan dioda untuk mengontrol tegangan eksitasi.

✔ Kelebihan:

• Desain sederhana dan mudah diperbaiki.

• Respon cepat terhadap perubahan beban.

• Harga lebih ekonomis dibanding AVR digital.

✖ Kekurangan:

• Kurang presisi dalam menjaga kestabilan tegangan.

• Tidak memiliki fitur proteksi canggih seperti short circuit protection atau overcurrent trip.

2. AVR Digital

Menggunakan mikroprosesor atau mikrocontroller untuk melakukan perhitungan yang lebih presisi dalam mengontrol tegangan eksitasi.

✔ Kelebihan:

• Presisi lebih tinggi dalam regulasi tegangan.

• Dapat diintegrasikan dengan sistem SCADA atau IoT untuk pemantauan jarak jauh.

• Memiliki fitur proteksi canggih seperti Overvoltage, Overcurrent, dan Frequency Sensing.

✖ Kekurangan:

• Harga lebih mahal dibanding AVR analog.

• Membutuhkan pemrograman khusus untuk pengaturan parameter.

B. Berdasarkan Sistem Eksitasi Alternator

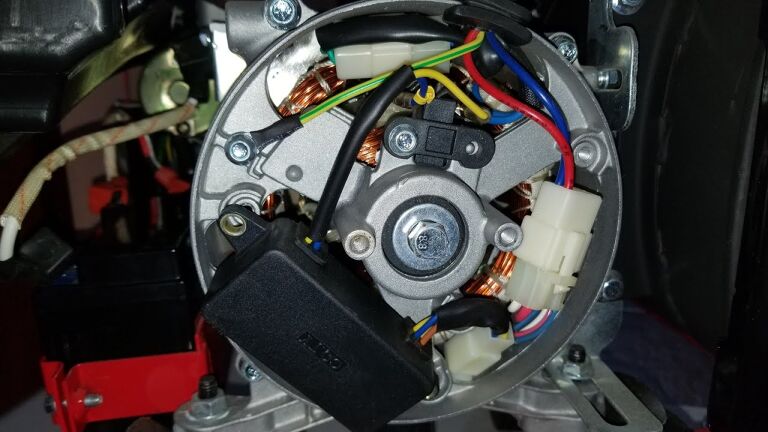

1. AVR Brushless

Digunakan pada genset tanpa sikat (brushless alternator) yang lebih efisien dan memiliki umur pakai lebih lama.

✔ Keunggulan:

• Tidak ada gesekan mekanis, sehingga lebih tahan lama.

• Efisiensi tinggi karena tidak ada rugi daya akibat kontak sikat.

2. AVR Brush-Type

Digunakan pada alternator dengan sikat karbon yang menyalurkan arus eksitasi ke rotor.

✔ Keunggulan:

• Desain sederhana dan lebih murah.

• Cocok untuk genset kecil atau aplikasi non-kritikal.

✖ Kekurangan:

• Sikat karbon harus diganti secara berkala karena mengalami keausan.

C. Berdasarkan Fitur Tambahan dan Keunggulan Teknologi

1. AVR dengan PWM (Pulse Width Modulation)

Menggunakan teknik modulasi pulsa untuk mengontrol arus eksitasi dengan lebih presisi dan efisiensi lebih tinggi.

✔ Keunggulan:

• Regulasi tegangan lebih akurat.

• Mengurangi rugi daya pada eksitasi.

2. AVR dengan Power Factor Correction (PFC)

Dilengkapi fitur Power Factor Correction untuk meningkatkan efisiensi daya reaktif.

✔ Keunggulan:

• Meningkatkan faktor daya sistem.

• Mengurangi konsumsi daya reaktif yang tidak perlu.

Inovasi Terkini dalam Teknologi AVR

Seiring berkembangnya teknologi, AVR telah bertransformasi menjadi sistem yang lebih pintar dan terintegrasi dengan teknologi digital dan IoT. Beberapa inovasi terbaru di bidang AVR meliputi:

✔ AVR berbasis AI (Artificial Intelligence): Memanfaatkan machine learning untuk menganalisis pola beban dan melakukan penyesuaian eksitasi secara otomatis.
✔ AVR dengan Komunikasi IoT: Menggunakan cloud-based monitoring system untuk memungkinkan pemantauan tegangan secara real-time melalui aplikasi berbasis web atau smartphone.
✔ AVR Hybrid Modular: Memungkinkan penggunaan berbagai mode operasi yang dapat disesuaikan dengan kebutuhan aplikasi industri, perumahan, atau komersial.

Masa Depan AVR dalam Sistem Kelistrikan

Teknologi AVR terus berkembang untuk menghadirkan regulasi tegangan yang lebih akurat, responsif, dan cerdas. Ke depan, integrasi dengan sistem otomasi dan kecerdasan buatan akan membuat AVR semakin efisien dalam menjaga stabilitas listrik.

Pemilihan jenis AVR yang tepat sangat penting untuk memastikan sistem tenaga listrik berjalan dengan aman, efisien, dan dapat diandalkan. Dengan investasi yang tepat pada teknologi AVR, sistem kelistrikan dapat lebih stabil, hemat energi, dan tahan terhadap berbagai kondisi operasional yang dinamis.
