Panel kontrol adalah komponen yang sangat penting dalam berbagai sistem kelistrikan industri, yang digunakan untuk mengontrol dan mengatur peralatan serta memastikan operasi yang aman dan efisien. Desain dan pembangunan panel kontrol yang baik akan memastikan sistem beroperasi secara optimal, dengan mempertimbangkan faktor keamanan, efisiensi, dan keandalan.

Dalam artikel ini, kita akan membahas langkah demi langkah dalam desain, pembangunan, pengujian, pemeliharaan panel kontrol, serta berbagai best practices yang perlu diterapkan untuk menghasilkan panel kontrol yang berkualitas tinggi.

1. Perencanaan dan Desain Panel Kontrol

Proses desain panel kontrol dimulai dengan perencanaan yang matang. Ini termasuk analisis aplikasi yang akan dikendalikan, kebutuhan daya, serta faktor lingkungan tempat panel tersebut akan beroperasi. Desain panel kontrol yang baik harus memperhatikan berbagai aspek seperti kapasitas, ukuran, tata letak, serta pemilihan komponen yang tepat.

Tahapan dalam Perencanaan Panel:

1. Identifikasi Kebutuhan Aplikasi
   Menilai aplikasi spesifik, termasuk daya dan kebutuhan kontrol, sangat penting untuk menentukan komponen yang sesuai. Panel kontrol untuk mesin industri, misalnya, membutuhkan komponen yang lebih besar dan lebih kuat dibandingkan dengan panel kontrol untuk sistem yang lebih kecil.

2. Pemilihan Komponen
   Memilih komponen seperti MCB, kontaktor, relay, dan proteksi lainnya sesuai dengan kapasitas dan kebutuhan sistem. Pemilihan ini harus disesuaikan dengan arus, tegangan, serta jenis kontrol yang dibutuhkan.

3. Memahami Standar dan Regulasi
   Panel kontrol harus dirancang agar memenuhi standar IEC, UL, dan regulasi lokal yang berlaku. Hal ini sangat penting untuk memastikan bahwa panel kontrol aman dan memenuhi persyaratan teknis yang diatur oleh lembaga pengawasan kelistrikan.

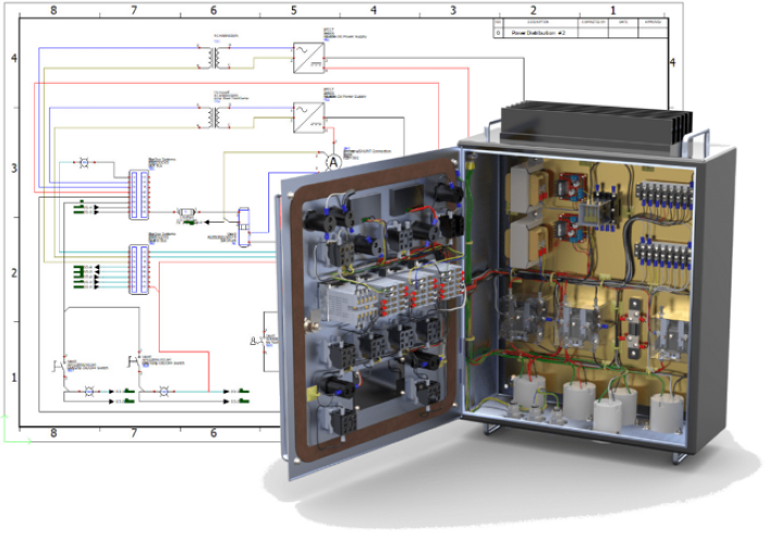

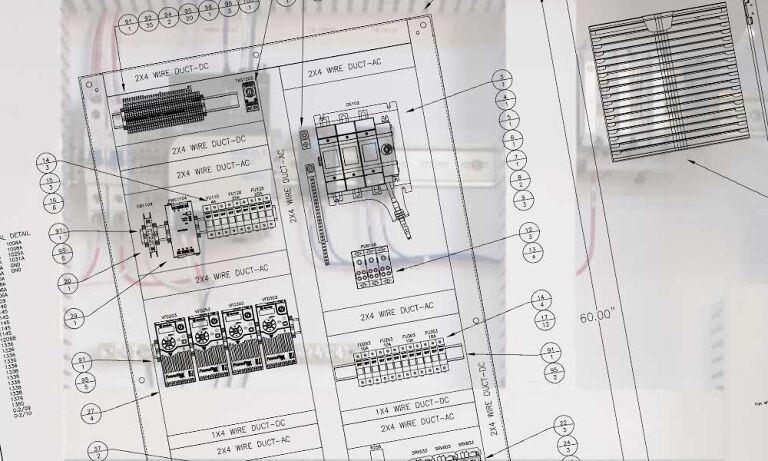

4. Desain Layout Panel
   Tata letak panel harus direncanakan dengan cermat, memastikan komponen dapat dipasang dengan mudah dan aksesibilitas untuk pemeliharaan terjaga. Ruang yang cukup harus disediakan untuk perawatan dan penggantian komponen.

5. Pertimbangan Lingkungan
   Faktor lingkungan seperti kelembapan, suhu, dan potensi risiko lainnya (misalnya, risiko ledakan) harus diperhitungkan dalam desain untuk memastikan panel dapat beroperasi dengan aman dalam kondisi yang sesuai.

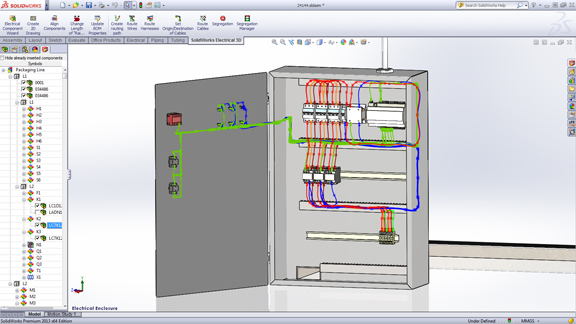

2. Desain Pengkabelan Panel Kontrol

Pengkabelan yang tepat sangat penting dalam desain panel kontrol untuk memastikan tidak ada masalah fungsional. Kabel harus dipilih dengan hati-hati, dan pengelompokan kabel harus dilakukan dengan rapi untuk mencegah kerusakan atau gangguan. Kabel yang tidak terkelola dengan baik bisa menyebabkan korsleting atau gangguan pada sistem.

Tahapan Desain Pengkabelan:

1. Pemilihan Kabel yang Tepat
   Kabel harus dipilih sesuai dengan rating arus dan tegangan untuk menghindari kelebihan beban atau kegagalan. Selain itu, kabel harus tahan terhadap suhu tinggi dan kondisi lingkungan yang ada.

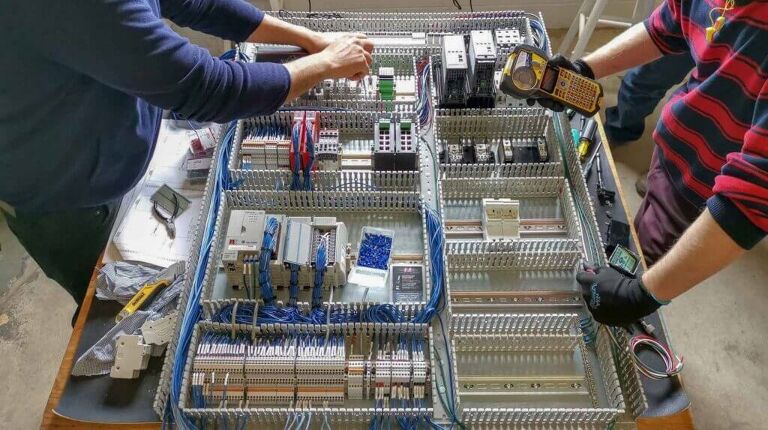

2. Pengelompokan Kabel
   Kabel harus diatur dengan rapi menggunakan ties atau saluran kabel untuk mencegah kerusakan. Pengelompokan kabel yang baik juga mempermudah troubleshooting dan pemeliharaan panel di kemudian hari.

3. Labeling Kabel
   Setiap kabel harus diberi label yang jelas dan mudah dipahami untuk memudahkan identifikasi saat pengujian atau pemeliharaan.

3. Instalasi Panel Kontrol

Instalasi panel kontrol adalah tahapan penting yang mengharuskan pemasangan komponen dengan hati-hati untuk memastikan semua bagian panel berfungsi dengan baik. Pemasangan yang tepat sangat memengaruhi kinerja dan keamanan sistem.

Tahapan Instalasi:

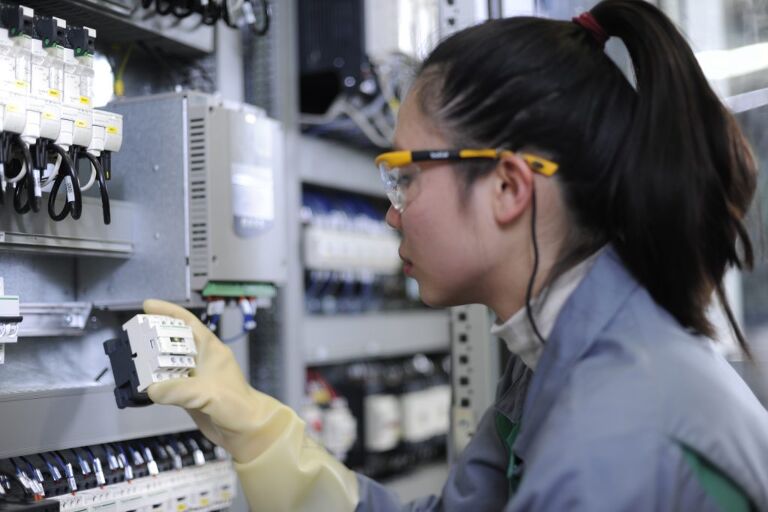

1. Pemasangan Komponen
   Memasang komponen seperti kontaktor, relay, MCB, dan proteksi lainnya sesuai dengan diagram kelistrikan dan layout yang telah direncanakan.

2. Pengkabelan
   Kabel dihubungkan dengan benar ke terminal komponen dan dikunci dengan rapat untuk menghindari koneksi yang longgar atau tidak stabil.

3. Pemasangan Grounding
   Sistem grounding harus dipasang dengan benar untuk mencegah potensi bahaya akibat arus bocor atau gangguan. Semua komponen harus ter-grounding dengan baik untuk memastikan keselamatan.

4. Pemeriksaan Komponen
   Pastikan semua komponen, seperti breaker, relay, dan kontaktor, terpasang dengan benar dan siap untuk dioperasikan.

4. Pengujian Panel Kontrol

Setelah instalasi selesai, pengujian panel kontrol dilakukan untuk memastikan bahwa semua sistem berfungsi dengan baik. Pengujian yang tepat dapat mendeteksi masalah atau ketidaksesuaian sebelum panel digunakan dalam operasional.

Tahapan Pengujian:

1. Pengujian Fungsional
   Menguji sistem untuk memastikan bahwa semua komponen dan fungsi dalam panel bekerja dengan benar. Pengujian ini mencakup pemastian bahwa semua sinyal kontrol berjalan sebagaimana mestinya.

2. Pengujian Keamanan
   Sistem proteksi seperti MCB dan overload relay diuji untuk memastikan mereka berfungsi dengan baik dan dapat melindungi panel dari kerusakan akibat arus lebih atau korsleting.

3. Uji Beban
   Panel diuji di bawah kondisi beban penuh untuk memverifikasi bahwa arus dan tegangan tetap stabil dan panel beroperasi sesuai dengan spesifikasi.

4. Uji Isolasi dan Grounding
   Melakukan uji isolasi untuk memastikan tidak ada kebocoran arus. Selain itu, sistem grounding juga diuji untuk memastikan efektivitasnya dalam menangani gangguan.

5. Pemeliharaan dan Inspeksi Panel Kontrol

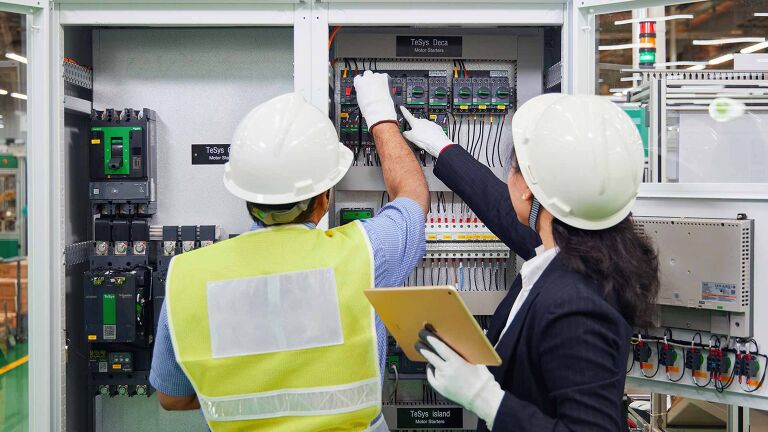

Pemeliharaan panel kontrol harus dilakukan secara berkala untuk memastikan kinerja sistem tetap optimal sepanjang waktu. Ini termasuk inspeksi rutin, pembersihan komponen, serta penggantian komponen yang rusak atau aus.

Tahapan Pemeliharaan dan Inspeksi:

1. Inspeksi Berkala
   Memeriksa kondisi fisik panel, komponen, dan pengkabelan secara rutin. Ini termasuk memeriksa apakah ada kabel yang terkelupas, komponen yang aus, atau kerusakan lainnya.

2. Pembersihan Panel
   Membersihkan panel dari debu dan kotoran yang dapat mempengaruhi kinerja panel. Pembersihan harus dilakukan dengan hati-hati, terutama pada komponen yang sensitif terhadap suhu dan kelembapan.

3. Pemeriksaan Proteksi
   Melakukan pengecekan pada sistem proteksi untuk memastikan bahwa MCB dan MCCB berfungsi dengan baik dan siap melindungi panel dari gangguan.

4. Pemeriksaan Kontrol
   Memastikan bahwa sistem kontrol seperti relay, kontaktor, dan pengatur waktu berfungsi dengan baik.

5. Pembaruan Komponen
   Melakukan pembaruan atau penggantian komponen yang telah rusak atau tidak lagi efisien.

6. Troubleshooting Panel Kontrol

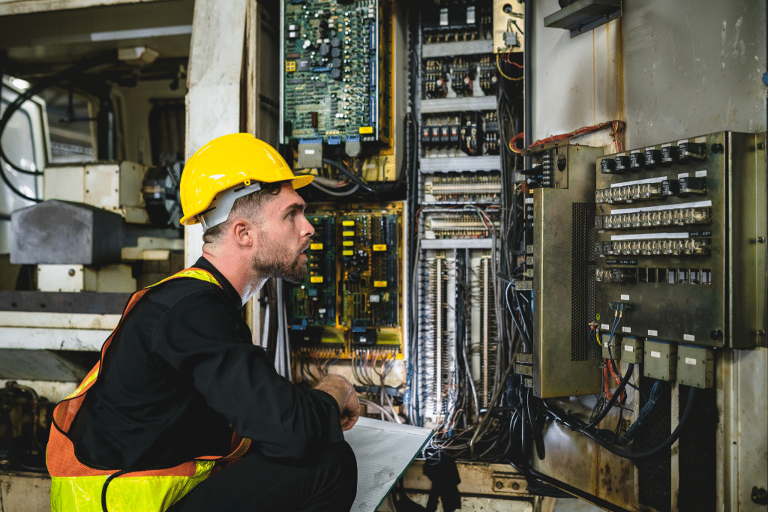

Jika ada masalah dalam panel kontrol, troubleshooting harus dilakukan dengan hati-hati dan terstruktur. Langkah-langkah troubleshooting yang jelas akan membantu menemukan dan memperbaiki masalah dengan cepat dan efisien.

Tahapan Troubleshooting:

1. Identifikasi Masalah
   Menyusun prosedur untuk mengidentifikasi masalah yang terjadi pada panel. Ini melibatkan pemeriksaan secara sistematis pada semua komponen dan sistem kelistrikan panel.

2. Perbaikan Komponen
   Memperbaiki atau mengganti komponen yang rusak atau gagal berfungsi.

3. Pengujian Ulang
   Setelah perbaikan dilakukan, panel harus diuji kembali untuk memastikan bahwa masalah telah teratasi dan panel berfungsi seperti yang diinginkan.

7. Dokumentasi Panel Kontrol

Dokumentasi yang baik sangat penting untuk mendukung pemeliharaan jangka panjang dan memastikan bahwa setiap perubahan atau perbaikan dapat dilacak dengan mudah.

Tahapan Dokumentasi:

1. Penyimpanan Diagram
   Menyimpan wiring diagram dan skema instalasi panel dengan rapi untuk referensi di masa depan.

2. Dokumentasi Perawatan
   Membuat catatan pemeliharaan dan inspeksi secara teratur. Ini sangat berguna untuk memastikan bahwa pemeliharaan dilakukan dengan baik dan untuk perencanaan pemeliharaan berikutnya.

3. Ketersediaan Manual
   Menyediakan manual penggunaan dan pemeliharaan untuk operator dan teknisi, serta memberikan panduan yang jelas untuk penanganan dan pengoperasian panel.

Tabel Checklist Desain, Pembangunan, dan Pemeliharaan Panel Kontrol

Berikut adalah tabel checklist yang detil untuk desain, pembangunan, pengujian, dan pemeliharaan panel kontrol. Tabel ini mencakup berbagai tahap dari proses tersebut untuk memastikan bahwa setiap langkah telah dilakukan dengan benar dan sesuai standar.

No	Tahapan	Deskripsi	Status (✓/✗)	Komentar
1	Perencanaan Panel
01.01	Identifikasi Kebutuhan Aplikasi	Menilai aplikasi spesifik, termasuk daya dan kebutuhan kontrol.
01.02	Pemilihan Komponen	Memilih komponen sesuai dengan daya, kapasitas, dan fungsi (MCB, kontaktor, relay, dll).
01.03	Memahami Standar dan Regulasi	Memastikan desain sesuai dengan standar IEC, UL, dan regulasi lokal.
01.04	Desain Layout Panel	Menyusun layout panel dengan mempertimbangkan ruang, aksesibilitas, dan manajemen kabel.
01.05	Pertimbangan Lingkungan	Menilai kondisi lingkungan seperti kelembapan, suhu, dan potensi risiko lainnya (misalnya, ledakan).
2	Desain Pengkabelan
02.01	Pemilihan Kabel yang Tepat	Memilih kabel dengan rating yang sesuai (arus, tegangan, temperatur).
02.02	Pengelompokan Kabel	Kabel disusun dengan rapi, menggunakan ties atau saluran kabel untuk mencegah kerusakan.
02.03	Labeling Kabel	Memberikan label yang jelas pada kabel untuk memudahkan identifikasi.
3	Instalasi Panel
03.01	Pemasangan Komponen	Memasang komponen sesuai dengan diagram kelistrikan dan layout yang telah direncanakan.
03.02	Pengkabelan	Kabel dihubungkan dengan benar ke terminal komponen dan dikunci dengan rapat.
03.03	Pemasangan Grounding	Memastikan semua komponen ter-grounding dengan benar dan sesuai dengan standar yang berlaku.
03.04	Pemeriksaan Komponen	Memastikan semua komponen, seperti breaker, relay, dan kontaktor, terpasang dengan benar.
4	Pengujian Panel
04.01	Pengujian Fungsional	Melakukan uji fungsional untuk memastikan sistem kontrol bekerja sesuai dengan desain.
04.02	Pengujian Keamanan	Memastikan bahwa sistem proteksi, seperti MCB dan overload relay, bekerja sesuai dengan standar.
04.03	Uji Beban	Menguji panel di bawah kondisi beban penuh untuk memastikan bahwa arus dan tegangan stabil.
04.04	Uji Isolasi dan Grounding	Menggunakan alat ukur isolasi untuk memastikan tidak ada kebocoran arus, serta menguji sistem grounding.
5	Pemeliharaan dan Inspeksi
05.01	Inspeksi Berkala	Melakukan inspeksi rutin untuk memeriksa kondisi kabel, komponen, dan integritas fisik panel.
05.02	Pembersihan Panel	Membersihkan panel dari debu dan kotoran, terutama pada komponen yang sensitif terhadap suhu.
05.03	Pemeriksaan Proteksi	Memastikan sistem proteksi seperti MCB dan MCCB masih berfungsi dengan baik.
05.04	Pemeriksaan Kontrol	Memastikan kontrol sistem seperti relay, kontaktor, dan pengatur waktu bekerja dengan baik.
05.05	Pembaruan Komponen	Melakukan pembaruan atau penggantian komponen yang sudah usang atau tidak lagi efisien.
6	Troubleshooting
06.01	Identifikasi Masalah	Menyusun prosedur untuk mengidentifikasi masalah yang terjadi pada panel.
06.02	Perbaikan Komponen	Memperbaiki atau mengganti komponen yang rusak atau gagal berfungsi.
06.03	Pengujian Ulang	Melakukan pengujian untuk memastikan perbaikan telah berhasil dan panel kembali berfungsi normal.
7	Dokumentasi
07.01	Penyimpanan Diagram	Menyimpan wiring diagram dan skema instalasi panel dengan rapi.
07.02	Dokumentasi Perawatan	Menyusun dan memperbarui catatan pemeliharaan serta laporan inspeksi dan pengujian.
07.03	Ketersediaan Manual	Menyediakan manual penggunaan dan pemeliharaan untuk operator dan teknisi.

---

Pembangunan panel kontrol yang efektif dan efisien bukan hanya soal memilih komponen yang tepat, namun juga tentang perencanaan matang yang memperhatikan setiap detail dan potensi risiko. Dengan memahami prinsip-prinsip dasar seperti pemilihan komponen yang sesuai, penyusunan desain yang rapi, serta pemahaman tentang standar keselamatan dan regulasi, kita dapat menghindari masalah yang sering terjadi dan menciptakan sistem yang dapat diandalkan dalam jangka panjang. Selain itu, langkah-langkah seperti pengujian yang tepat, perawatan berkala, dan pemanfaatan teknologi mutakhir akan memastikan bahwa panel kontrol berfungsi secara optimal dan tahan lama.

Mengadopsi best practices dalam desain dan pembangunan panel kontrol akan membawa manfaat besar, tidak hanya dalam hal performa tetapi juga efisiensi biaya dan waktu. Oleh karena itu, setiap engineer yang terlibat dalam pembuatan dan pemeliharaan panel kontrol harus memiliki pemahaman mendalam tentang proses ini serta kesiapan untuk beradaptasi dengan perkembangan teknologi terbaru.

Di tengah pesatnya perkembangan dunia industri, inovasi dalam teknologi panel kontrol juga terus berjalan. Ke depan, kita akan semakin banyak melihat penggunaan komponen yang lebih canggih dan metode yang lebih efisien, yang memungkinkan peningkatan lebih lanjut dalam hal efisiensi energi, penghematan biaya, dan kemudahan pemeliharaan. Sebagai seorang profesional, penting untuk terus belajar dan mengembangkan keterampilan agar tetap berada di garis depan dalam bidang ini.

Akhir kata, membangun panel kontrol yang handal dan berkelanjutan adalah tugas yang memerlukan perhatian pada detail serta integritas dalam setiap tahap, mulai dari perencanaan, desain, hingga pemeliharaan. Dengan menerapkan best practices ini, kita tidak hanya menciptakan sistem yang aman dan efisien, tetapi juga berkontribusi pada peningkatan kualitas dan keberlanjutan industri secara keseluruhan.
