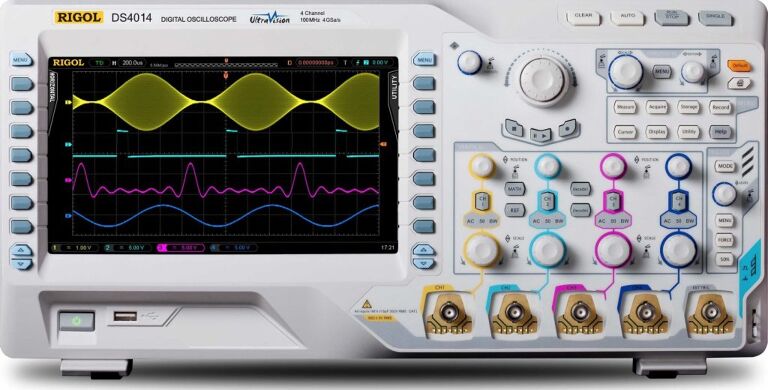

Osiloskop adalah salah satu alat ukur paling penting dalam dunia teknik listrik dan elektronika. Alat ini digunakan untuk menganalisis bentuk gelombang listrik dalam domain waktu, membantu engineer dalam mendiagnosis dan memahami perilaku sinyal listrik. Dari pengujian rangkaian elektronik hingga analisis sinyal daya, osiloskop menjadi alat yang tidak tergantikan dalam laboratorium teknik dan industri.

Namun, untuk mendapatkan hasil pengukuran yang akurat dan dapat diandalkan, engineer harus memahami berbagai parameter utama osiloskop. Setiap parameter memiliki peran penting dalam menentukan bagaimana sinyal ditampilkan, diukur, dan dianalisis.

Artikel ini akan mengupas secara mendalam parameter-parameter utama pada osiloskop yang wajib dipahami oleh seorang engineer agar dapat memanfaatkan alat ini dengan optimal. Selain itu, kita juga akan membahas contoh aplikasi di dunia nyata dan teknik praktis untuk mengoptimalkan penggunaan osiloskop dalam berbagai situasi.

Bandwidth

Apa Itu Bandwidth pada Osiloskop?

Bandwidth pada osiloskop menunjukkan rentang frekuensi maksimum yang dapat diukur dengan akurasi yang masih dapat diterima. Jika sebuah sinyal memiliki frekuensi yang lebih tinggi dari bandwidth osiloskop, maka sinyal tersebut akan mengalami distorsi atau kehilangan detail.

Cara Memilih Bandwidth yang Tepat

Sebagai aturan praktis, bandwidth osiloskop harus minimal 5 kali lipat dari frekuensi sinyal tertinggi yang akan diukur. Misalnya, jika engineer ingin mengukur sinyal 100 MHz, maka osiloskop yang digunakan sebaiknya memiliki bandwidth minimal 500 MHz.

Namun, dalam beberapa aplikasi yang sangat sensitif terhadap noise, seperti pengukuran gelombang radio atau sinyal data berkecepatan tinggi, engineer mungkin perlu mempertimbangkan bandwidth yang lebih besar. Penggunaan bandwidth yang lebih tinggi memungkinkan tampilan sinyal yang lebih presisi dan meminimalkan kehilangan informasi penting dalam bentuk gelombang.

Contoh Aplikasi Bandwidth

Dalam pengujian sinyal digital berkecepatan tinggi, seperti pada komunikasi data atau sistem embedded, bandwidth yang tinggi sangat diperlukan untuk menangkap transisi sinyal dengan jelas. Jika bandwidth terlalu rendah, sinyal akan tampak lebih lambat atau tumpul, yang dapat menyebabkan salah interpretasi dalam analisis sinyal.

Misalnya, dalam sistem komunikasi 5G, sinyal radio memiliki frekuensi yang bisa mencapai beberapa gigahertz. Dalam situasi ini, memilih osiloskop dengan bandwidth yang rendah akan menyebabkan engineer kehilangan informasi penting tentang bentuk sinyal dan karakteristik transmisi data.

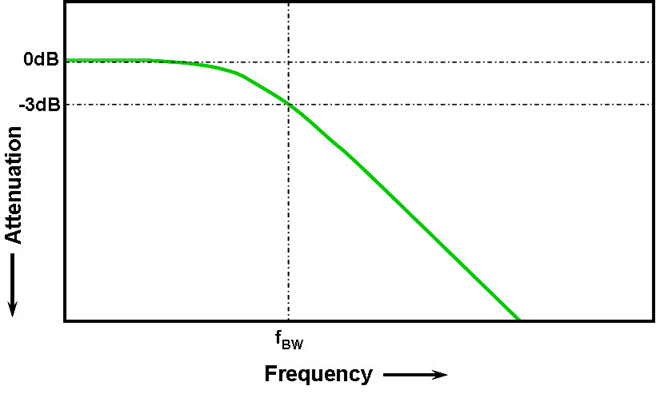

Grafik ini menggambarkan bagaimana atenuasi atau pelemahan sinyal berhubungan dengan frekuensi. Sumbu vertikal menunjukkan atenuasi dalam satuan desibel (dB), dengan titik penting pada 0 dB (tidak ada penurunan sinyal) dan -3 dB (di mana sinyal mulai berkurang secara signifikan). Sumbu horizontal menunjukkan frekuensi, yang semakin meningkat dari kiri ke kanan.

Garis hijau pada grafik menggambarkan penurunan sinyal seiring dengan bertambahnya frekuensi. Ketika frekuensi mencapai titik di mana garis hijau memotong garis -3 dB, itulah yang disebut dengan batas bandwidth (disebut f_BW), yang merupakan frekuensi tertinggi yang dapat diukur dengan akurat oleh sistem tanpa mengalami distorsi atau kehilangan detail.

Secara sederhana, grafik ini menunjukkan bahwa jika frekuensi sinyal lebih tinggi dari f_BW, maka sinyal tersebut akan mulai terdistorsi. Ini adalah alasan mengapa pemilihan osiloskop dengan bandwidth yang sesuai sangat penting untuk pengukuran yang presisi.

Sampling Rate

Definisi Sampling Rate

Sampling rate menunjukkan seberapa sering osiloskop mengambil sampel sinyal dalam satu detik. Ini diukur dalam satuan samples per second (S/s) atau sering dinyatakan dalam GS/s (giga-samples per second) untuk osiloskop berkecepatan tinggi.

Hubungan dengan Nyquist Theorem

Menurut Teorema Nyquist, untuk menangkap sinyal dengan akurasi tinggi, sampling rate minimal harus 2 kali frekuensi tertinggi sinyal. Namun, dalam praktiknya, lebih baik memilih osiloskop dengan sampling rate 10 kali frekuensi tertinggi untuk mendapatkan detail yang lebih presisi.

Sampling rate yang tidak mencukupi dapat menyebabkan aliasing, di mana sinyal yang ditampilkan pada layar osiloskop tidak mencerminkan bentuk gelombang aslinya. Ini sering menjadi penyebab kesalahan analisis, terutama dalam pengujian sinyal cepat yang memiliki banyak komponen harmonik.

Contoh Kasus

Jika engineer ingin mengukur sinyal dengan frekuensi 50 MHz, osiloskop dengan sampling rate 500 MS/s akan memberikan hasil yang lebih akurat dibandingkan dengan yang hanya 100 MS/s. Dengan sampling rate yang lebih tinggi, engineer dapat melihat bentuk gelombang dengan lebih jelas dan mengidentifikasi anomali kecil dalam sinyal.

Dalam pengujian rangkaian digital, seperti sinyal clock pada mikroprosesor, sampling rate yang tinggi memungkinkan engineer melihat detail transisi dari logika tinggi ke rendah, yang sangat penting dalam debugging sistem embedded.

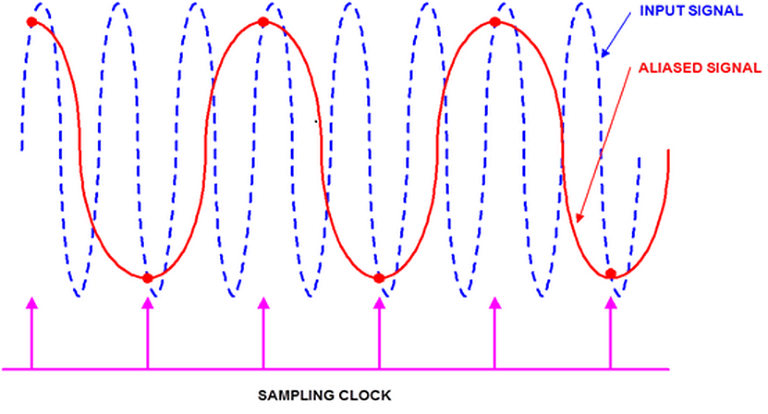

Gambar tersebut menunjukkan fenomena aliasing, yang terjadi ketika sampling rate tidak cukup tinggi untuk menangkap detail dari sinyal asli, menyebabkan distorsi atau tampilan sinyal yang salah. Hal ini sejalan dengan pembahasan dalam artikel tentang Sampling Rate dan Teorema Nyquist.

1. Konsep Aliasing dalam Gambar:

   • Dalam gambar, sinyal masukan asli ditunjukkan dengan garis putus-putus biru, sedangkan sinyal alias, yang terdistorsi akibat sampling yang tidak memadai, ditunjukkan dengan garis merah. Sinyal alias ini memiliki frekuensi yang lebih rendah dan bentuk yang berbeda dari sinyal asli.

   • Sampling Clock yang ada di gambar menunjukkan titik-titik di mana sinyal diambil sampelnya. Jika sampling rate terlalu rendah, seperti yang ditunjukkan dengan garis merah, maka sinyal yang dihasilkan tidak mencerminkan bentuk asli, menciptakan aliasing.

2. Hubungan dengan Teorema Nyquist dan Sampling Rate dalam Artikel:

   • Artikel menyebutkan Teorema Nyquist, yang menyatakan bahwa untuk menghindari aliasing, sampling rate minimal harus dua kali frekuensi tertinggi dari sinyal. Jika sampling rate lebih rendah dari ini, aliasing akan terjadi, yang sesuai dengan garis merah dalam gambar yang menunjukkan distorsi sinyal.

   • Artikel lebih lanjut menyarankan bahwa untuk menghindari aliasing dan mendapatkan representasi yang lebih presisi dari sinyal, sebaiknya menggunakan sampling rate yang lebih tinggi (misalnya 10 kali frekuensi tertinggi sinyal). Ini akan memastikan bahwa sinyal asli dapat terwakili dengan akurat, mirip dengan bagaimana sinyal biru pada gambar bisa diperoleh tanpa adanya aliasing.

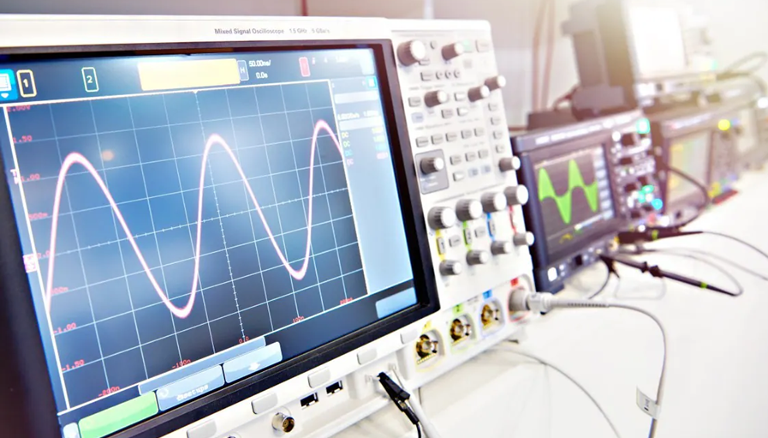

Time Base dan Resolusi Waktu

Time base pada osiloskop menentukan seberapa cepat sinyal ditampilkan pada layar. Ini diatur dalam detik per divisi (s/div) dan berperan dalam menentukan detail temporal suatu sinyal.

Mengapa Resolusi Waktu Penting?

Resolusi waktu mempengaruhi kemampuan osiloskop dalam menangkap peristiwa transien yang sangat cepat. Jika resolusi waktu terlalu rendah, osiloskop mungkin tidak dapat menangkap perubahan cepat dalam sinyal.

Aplikasi di Lapangan

Dalam analisis switching power supply, perubahan tegangan dapat terjadi dalam nanodetik. Engineer memerlukan osiloskop dengan resolusi waktu tinggi untuk memastikan sinyal switching terlihat jelas tanpa artefak.

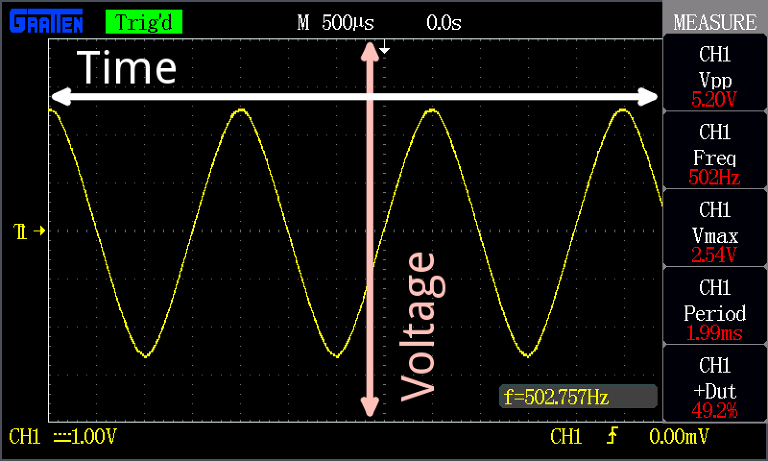

tentang pengaturan time base, resolusi waktu, dan aplikasi praktis osiloskop dalam pengukuran sinyal. Berikut adalah hubungannya:

1. Time Base pada Gambar dan Artikel:

   • Dalam gambar, sumbu horizontal menunjukkan waktu dengan skala 500 µs per divisi, yang mencerminkan pengaturan time base. Hal ini sesuai dengan konsep yang dijelaskan dalam artikel mengenai bagaimana time base menentukan seberapa cepat sinyal ditampilkan pada layar osiloskop.

   • Time base yang lebih cepat (misalnya, skala yang lebih kecil) memungkinkan osiloskop untuk menampilkan peristiwa dengan detail temporal yang lebih tinggi, seperti yang diperlukan dalam analisis perubahan tegangan cepat pada switching power supply.

2. Resolusi Waktu pada Gambar dan Artikel:

   • Resolusi waktu yang lebih tinggi memungkinkan osiloskop untuk menangkap peristiwa transien yang sangat cepat, yang dapat dilihat pada tampilan sinyal gelombang sinusoidal pada gambar. Misalnya, dengan periode sinyal 1.99 ms dan frekuensi sekitar 502 Hz, osiloskop perlu memiliki resolusi waktu yang cukup tinggi untuk menangkap fluktuasi tegangan dalam interval yang sangat pendek.

   • Gambar ini menunjukkan bagaimana sinyal dengan frekuensi tinggi dan detail periode dapat dianalisis dengan osiloskop yang memiliki resolusi waktu cukup untuk mendeteksi perubahan tegangan yang cepat, seperti yang dijelaskan dalam artikel terkait dengan switching power supply.

3. Aplikasi di Lapangan:

   • Dalam konteks aplikasi industri, osiloskop seperti yang ditunjukkan dalam gambar sangat penting untuk menangkap sinyal dalam sistem yang beroperasi pada frekuensi tinggi dan perubahan tegangan yang cepat, seperti dalam switching power supply. Artikel menjelaskan bagaimana engineer membutuhkan osiloskop dengan resolusi waktu tinggi untuk memantau sinyal-sinyal seperti ini, yang sesuai dengan tampilan sinyal pada gambar.

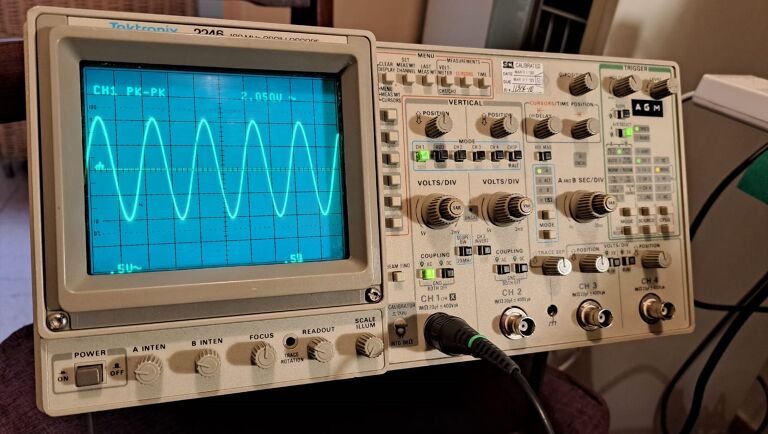

Tegangan Input (Vertical Sensitivity)

Vertical sensitivity atau skala tegangan menentukan bagaimana amplitudo sinyal ditampilkan pada layar. Ini diukur dalam volt per divisi (V/div) dan dapat disesuaikan untuk melihat sinyal besar atau kecil.

Pemilihan Probe yang Tepat

Pemilihan probe dengan impedansi yang sesuai sangat penting untuk menghindari distorsi sinyal. Probe dengan faktor x10 lebih sering digunakan untuk mengurangi beban kapasitif dan meningkatkan akurasi pengukuran.

Contoh Penggunaan

Untuk mengukur sinyal rendah, seperti dari sensor piezoelektrik, engineer harus menggunakan setting mV/div agar sinyal dapat terlihat dengan jelas tanpa noise berlebihan.

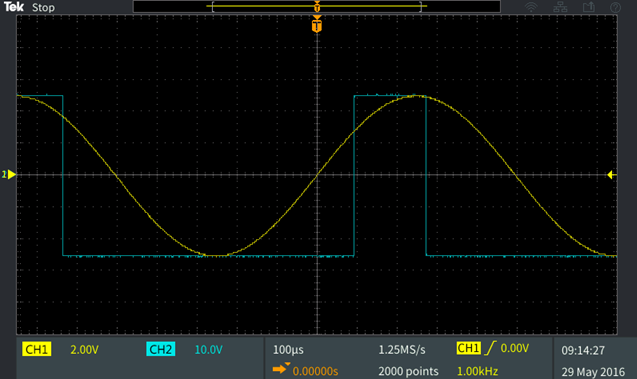

Bagaimana sinyal ditampilkan pada layar osiloskop dan pengaturan yang digunakan untuk memastikan pengukuran yang akurat.

1. Tegangan Input (Vertical Sensitivity): Pada gambar, gelombang kuning dan biru yang ditampilkan di layar mewakili dua sinyal dengan amplitudo yang berbeda. Vertical sensitivity atau skala tegangan (V/div) mengatur seberapa besar atau kecil amplitudo sinyal yang ditampilkan di layar. Pengaturan ini penting agar gelombang yang lebih kecil (seperti gelombang biru berbentuk persegi) dapat terlihat jelas tanpa tumpang tindih atau distorsi, sesuai dengan prinsip yang dijelaskan dalam artikel.

2. Pemilihan Probe yang Tepat: Dalam gambar, osiloskop menggunakan dua saluran (CH1 dan CH2) untuk mengukur dua sinyal yang berbeda. Pemilihan probe yang tepat (seperti faktor x10) akan memastikan bahwa sinyal yang lebih kecil (misalnya gelombang biru) dapat diukur dengan akurat tanpa menambah beban kapasitif atau mengurangi kualitas sinyal. Ini relevan dengan pemilihan probe yang disebutkan dalam artikel untuk mengurangi distorsi dan memastikan pengukuran yang tepat.

3. Contoh Penggunaan: Contoh penggunaan pengaturan osiloskop untuk sinyal rendah, seperti dari sensor piezoelektrik, dijelaskan. Pada gambar osiloskop, pengaturan frekuensi 1.00 kHz dan skala waktu 100 μs menunjukkan bagaimana engineer dapat mengkonfigurasi osiloskop untuk memvisualisasikan sinyal dengan frekuensi yang lebih tinggi. Pemahaman tentang pengaturan skala waktu dan tegangan yang tepat akan memastikan pengukuran yang lebih efisien.

Triggering System

Trigger berfungsi untuk menstabilkan tampilan sinyal sehingga engineer dapat menganalisis bentuk gelombang dengan lebih mudah. Ada beberapa jenis trigger, termasuk edge, pulse width, video, dan delay triggering.

Kapan Menggunakan Trigger?

• Edge Triggering digunakan untuk sinyal periodik seperti gelombang sinus dan persegi.

• Pulse Width Triggering digunakan untuk mendeteksi sinyal dengan lebar pulsa tertentu.

• Video Triggering digunakan dalam analisis sinyal video untuk menampilkan satu frame secara stabil.

Memori dan Kapasitas Rekaman

Memori osiloskop menentukan seberapa banyak data yang dapat disimpan dan dianalisis. Osiloskop dengan record length panjang memungkinkan engineer menangkap sinyal jangka panjang dengan resolusi tinggi.

Studi Kasus

Dalam pengujian sistem komunikasi, sinyal dengan pola kompleks sering memerlukan osiloskop dengan memori panjang agar semua detail dapat dianalisis.

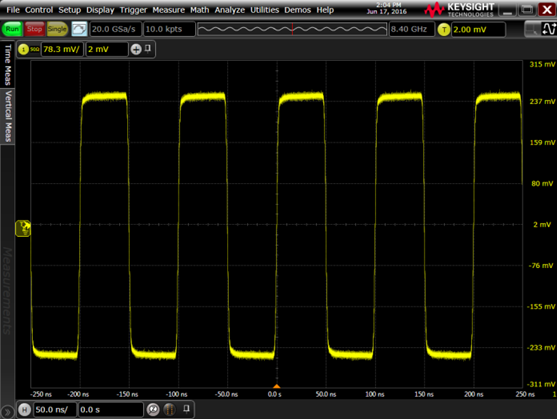

Osiloskop digital yang menunjukkan gelombang persegi dengan artikel mengenai Triggering System dapat dilihat pada aspek penggunaan trigger dalam menstabilkan tampilan sinyal dan memungkinkan analisis yang lebih mudah.

1. Triggering untuk Stabilitas Tampilan: Gambar osiloskop menunjukkan gelombang persegi pada layar. Agar tampilan ini tetap stabil dan tidak bergerak secara acak, fungsi triggering seperti Edge Triggering akan sangat berguna. Dengan menggunakan Edge Triggering, engineer bisa memastikan bahwa sinyal periodik seperti gelombang persegi dapat tampak stabil dan terlokalisasi pada titik tertentu di layar osiloskop. Ini memungkinkan pengamatan yang lebih akurat terhadap bentuk gelombang dan parameter-parameter sinyal lainnya.

2. Memori dan Kapasitas Rekaman: Dalam kasus gambar tersebut, frekuensi sekitar 2 GHz yang ditampilkan memerlukan memori osiloskop yang cukup besar untuk menangkap dan merekam sinyal tersebut. Kapasitas rekaman yang tinggi memungkinkan osiloskop untuk menyimpan data dalam durasi yang cukup panjang, sehingga sinyal dapat dianalisis lebih mendalam, termasuk pengamatan terhadap gelombang persegi yang terdeteksi pada gambar. Ini terkait dengan penjelasan di artikel mengenai pentingnya memori panjang untuk menangkap sinyal jangka panjang dan analisis mendalam.

3. Aplikasi dalam Sistem Komunikasi: Mengingat bahwa pengujian sistem komunikasi sering melibatkan sinyal dengan pola kompleks, pengaturan pada osiloskop seperti triggering dan memori panjang juga sangat penting untuk memastikan sinyal yang kompleks dapat ditampilkan dengan jelas. Gambar osiloskop dengan gelombang persegi ini menggambarkan bagaimana osiloskop digunakan dalam sistem komunikasi untuk memverifikasi integritas sinyal dan frekuensinya.

Kesalahan Umum dalam Pengukuran dengan Osiloskop

Beberapa kesalahan umum dalam penggunaan osiloskop meliputi:

• Ground loop yang menyebabkan noise tambahan.

• Aliasing akibat sampling rate yang rendah.

• Salah memilih bandwidth, sehingga sinyal tidak tampil akurat.

Menguasai Osiloskop adalah Kunci Akurasi dan Efisiensi dalam Pengukuran

Memahami parameter osiloskop adalah kunci untuk mendapatkan hasil pengukuran yang akurat. Dengan memilih bandwidth yang tepat, mengatur sampling rate yang sesuai, serta menggunakan sistem trigger yang optimal, engineer dapat menganalisis sinyal dengan lebih efektif.

Osiloskop bukan hanya alat ukur, tetapi juga mata bagi engineer dalam memahami perilaku sinyal listrik. Dengan pemahaman yang mendalam tentang parameter-parameter penting ini, engineer dapat meningkatkan kualitas analisis dan troubleshooting mereka, memastikan sistem elektronik dan kelistrikan bekerja sesuai desain yang diharapkan.
