Air Circuit Breaker atau ACB adalah salah satu perangkat proteksi utama dalam sistem distribusi tenaga listrik tegangan rendah. Fungsinya sangat vital untuk menjaga sistem tetap aman dari risiko arus lebih maupun hubung singkat yang dapat menimbulkan kerusakan hingga bahaya kebakaran.

Seiring perkembangan industri dan teknologi, ACB mengalami transformasi besar. Jika dulu dioperasikan secara manual, kini ACB telah dilengkapi motorized mechanism yang memungkinkan proses buka-tutup breaker dikendalikan dari jarak jauh secara otomatis dan terintegrasi dengan sistem kontrol modern.

Mengenal Motorized Mechanism pada ACB

Motorized mechanism pada ACB adalah sistem penggerak berbasis motor listrik yang dirancang untuk menggerakkan mekanisme internal breaker secara otomatis. Dengan tambahan komponen ini, ACB mampu melakukan operasi Close, Open, dan Trip berdasarkan perintah dari ruang kontrol tanpa membutuhkan aksi manual di lapangan.

Fitur ini membuat motorized ACB sangat cocok untuk instalasi industri berskala besar, di mana kecepatan, keandalan, dan keselamatan dalam pengoperasian menjadi prioritas utama.

Keunggulan Motorized ACB di Sistem Industri

Penggunaan motorized ACB di dunia industri memberikan banyak keunggulan nyata yang berdampak langsung pada efisiensi dan keandalan sistem kelistrikan. Berikut beberapa manfaat utamanya:

1. Meningkatkan Keamanan Operasional

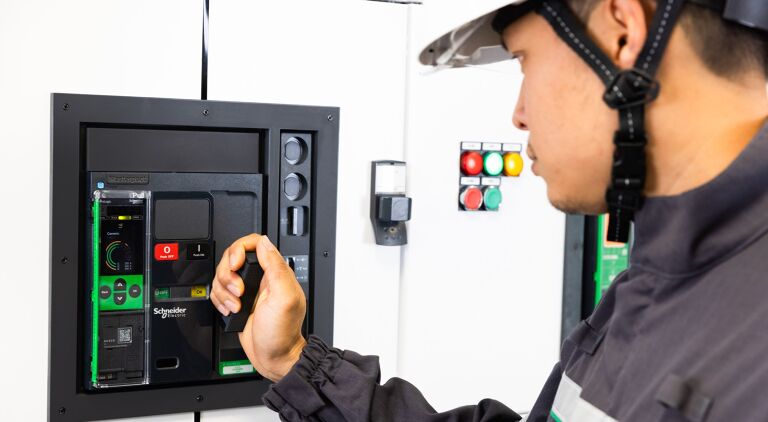

Motorized ACB memungkinkan proses switching dari ruang kontrol sehingga operator tidak perlu lagi berhadapan langsung dengan panel bertegangan tinggi. Hal ini sangat penting untuk menjaga keselamatan kerja, terutama di area berisiko seperti ruang panel utama dan lokasi dengan potensi ledakan.

2. Mempercepat Respon dalam Kondisi Darurat

Dalam situasi darurat seperti gangguan arus atau kebutuhan switching cepat, motorized ACB mampu merespon lebih cepat dibandingkan breaker manual. Proses buka-tutup dapat dieksekusi dalam hitungan detik sehingga risiko kerusakan sistem bisa diminimalisir.

3. Mendukung Auto Reclosing dan Logic Control

Motorized ACB mendukung sistem auto reclosing yang penting untuk menjaga kontinuitas suplai listrik pada gangguan sesaat. Selain itu, breaker ini juga bisa diintegrasikan dengan berbagai logika kontrol seperti load shedding, sinkronisasi sumber, hingga smart grid.

4. Mengurangi Risiko Human Error

Pengoperasian yang sepenuhnya dikendalikan sistem mampu mengurangi risiko kesalahan manusia dalam proses switching. Setiap aksi breaker dilakukan secara terukur dan terkontrol sesuai desain sistem, sehingga lebih aman dan andal.

5. Monitoring dan Feedback Posisi Real-Time

Motorized ACB dilengkapi auxiliary contact dan limit switch yang memberikan informasi posisi breaker secara real-time. Engineer dapat memantau kondisi ON, OFF, atau TRIP dari ruang kontrol tanpa perlu inspeksi fisik ke panel.

6. Efisiensi Biaya dan Minim Downtime

Penggunaan motorized ACB mampu menekan biaya operasional karena mempercepat penanganan gangguan dan mengurangi waktu downtime. Sistem menjadi lebih efisien dan produktif dalam jangka panjang.

Komponen Penting dalam Motorized ACB

Untuk menunjang fungsinya yang lebih kompleks, motorized ACB dilengkapi dengan beberapa komponen utama berikut:

1. Motor Drive Unit (MDO/MDE)

Motor penggerak ini berfungsi untuk membuka atau menutup breaker secara otomatis sesuai perintah dari ruang kontrol atau sistem PLC.

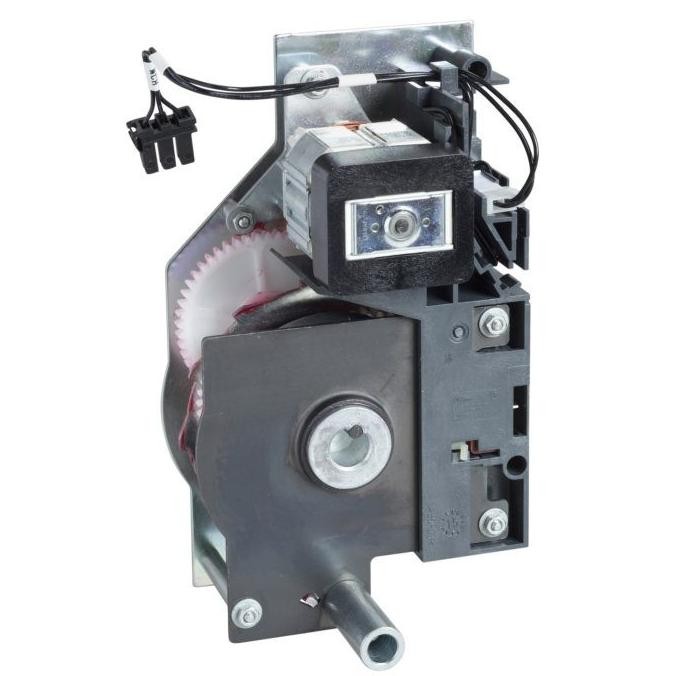

2. Spring Charging Motor

Motor ini bertugas mengisi energi ke dalam pegas breaker agar ACB selalu dalam kondisi siap untuk melakukan operasi switching kapan pun dibutuhkan.

3. Auxiliary Contact dan Limit Switch

Sebagai sensor posisi, komponen ini memberikan feedback real-time ke sistem monitoring mengenai status breaker, apakah dalam kondisi ON, OFF, atau TRIP.

4. Terminal Kontrol dan Interface

Bagian ini menjadi titik koneksi antara breaker dengan sistem kontrol eksternal, tempat masuknya sinyal perintah seperti remote close, open, atau trip.

5. Manual Override dan Emergency Operation

Motorized ACB tetap dilengkapi fitur manual untuk memastikan breaker tetap bisa dioperasikan secara konvensional saat terjadi kegagalan motor atau loss power.

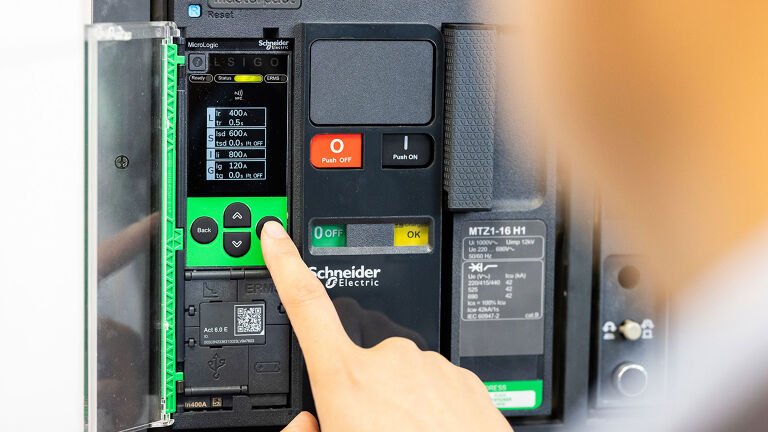

6. Sistem Proteksi Internal

Meliputi trip unit thermal-magnetic, sensor arus, dan sistem alarm yang menjamin breaker bekerja sesuai parameter proteksi yang telah ditentukan.

Contoh Aplikasi Motorized ACB di Dunia Industri

Motorized ACB kini menjadi bagian penting dalam berbagai instalasi industri modern, mulai dari pabrik besar hingga fasilitas vital lainnya. Berikut beberapa contoh aplikasinya:

1. Main Distribution Panel (LVMDP) di Pabrik dan Gedung Tinggi

Sebagai pemutus utama, motorized ACB mengontrol aliran listrik dari sumber utama ke seluruh jaringan distribusi. Pengoperasian yang cepat dan aman dari ruang kontrol menjadi nilai tambah di fasilitas skala besar.

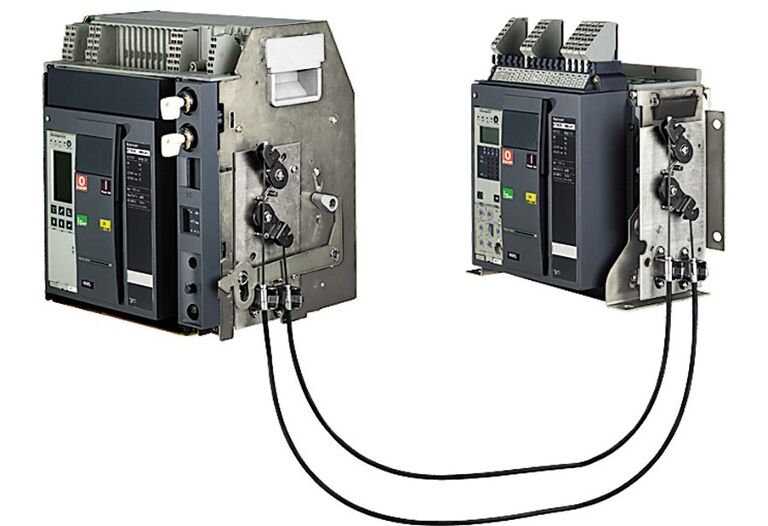

2. Sistem Automatic Transfer Switch (ATS) PLN-Genset

Motorized ACB memainkan peran kunci dalam skema ATS. Saat suplai PLN terputus, sistem otomatis membuka ACB PLN dan menutup ACB Genset, menjaga suplai listrik tetap terjaga tanpa jeda.

3. Sistem Sinkronisasi dan Load Shedding

Pada sistem yang menggabungkan beberapa genset atau sumber energi terbarukan, motorized ACB memungkinkan sinkronisasi dan pengaturan beban secara otomatis untuk menjaga kestabilan sistem.

4. Pembangkit Energi Terbarukan dan Hybrid System

Motorized ACB digunakan dalam skema hybrid renewable energy seperti PLTS Off-Grid, memungkinkan switching otomatis antara sumber solar, battery, dan genset.

5. Area Pertambangan dan Industri Migas

Di lokasi yang memiliki risiko tinggi, motorized ACB menjadi solusi aman untuk proses switching tanpa harus mengirim operator ke lokasi berbahaya.

6. Smart Building dan Data Center

Pada instalasi yang menuntut keandalan tinggi seperti data center, motorized ACB membantu pengelolaan power redundancy, switching otomatis, hingga sistem proteksi terintegrasi.

Semua Kembali ke Keandalan Sistem

Motorized ACB bukan sekadar perkembangan teknologi, tetapi sudah menjadi kebutuhan mendasar dalam desain sistem distribusi listrik modern. Dengan segala keunggulannya, mulai dari keamanan, kecepatan respon, fleksibilitas integrasi hingga efisiensi operasional, motorized ACB memberikan nilai tambah nyata di dunia industri.

Sebagai engineer, memahami prinsip kerja dan aplikasi motorized ACB adalah bekal penting dalam merancang sistem kelistrikan yang tangguh dan siap menghadapi tantangan operasional di era industri 4.0. Ke depan, teknologi ini akan terus terintegrasi dalam smart system dan renewable energy yang semakin berkembang.

Memilih dan mengaplikasikan motorized ACB dengan tepat adalah langkah cerdas untuk menciptakan sistem kelistrikan yang aman, andal, dan efisien di berbagai sektor industri.
