Ada satu prinsip tak tertulis yang diyakini oleh para engineer dan teknisi berpengalaman tentang routing kabel yaitu "kabel yang rapi menyelamatkan waktu, tenaga, dan kadang-kadang bahkan nyawa." Meskipun terdengar sederhana, seni routing kabel dan penataan terminal block dalam panel kontrol adalah elemen krusial yang sering kali diabaikan oleh mereka yang belum terbiasa bekerja dengan sistem secara mendalam.

Routing kabel yang baik tidak hanya membuat panel terlihat profesional, tetapi juga memungkinkan proses troubleshooting yang cepat, meminimalisir potensi kesalahan instalasi, dan meningkatkan keselamatan secara keseluruhan.

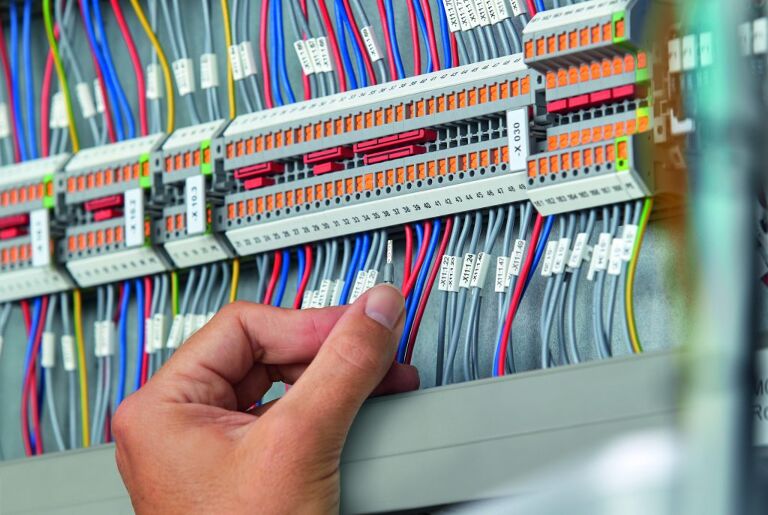

Coba bayangkan sebuah panel besar berisi ratusan kabel tanpa manajemen yang rapi: sulit untuk menelusuri jalur sinyal, membingungkan saat identifikasi kabel, dan bisa sangat berisiko saat terjadi gangguan. Bandingkan dengan panel yang kabelnya tertata rapi, tray kabelnya bersih, dan terminal block-nya diberi label dengan jelas — sistem seperti ini mencerminkan disiplin, perencanaan matang, dan perhatian terhadap detail. Inilah esensi dari seni routing kabel.

Routing kabel dan manajemen terminal block adalah kombinasi antara logika teknis dan estetika fungsional. Seorang engineer tidak hanya dituntut paham spesifikasi teknis, tetapi juga harus memiliki sense of order dalam menyusun jalur kabel agar sistem bekerja efisien dan siap diinspeksi kapan pun.

Prinsip Dasar Routing Kabel

Routing kabel pada panel kontrol tidak bisa dilakukan asal-asalan. Ada prinsip-prinsip dasar yang wajib diikuti agar sistem dapat bekerja dengan baik dan tidak mengalami degradasi performa seiring waktu. Berikut adalah beberapa prinsip utama dalam routing kabel:

• Minimalkan Jalur: Kabel sebaiknya dirouting dengan jarak terpendek dari titik asal ke terminal tujuan tanpa membuat banyak belokan. Jalur kabel yang terlalu panjang dan berbelit tidak hanya menyulitkan tetapi juga berisiko menghasilkan tegangan jatuh (voltage drop).

• Pisahkan Kabel Daya dan Sinyal: Kabel-kabel dengan arus besar seperti untuk motor atau heater harus dijauhkan dari kabel sinyal atau komunikasi agar tidak terjadi interferensi elektromagnetik.

• Gunakan Jalur Routing yang Jelas: Manfaatkan cable tray atau wiring duct untuk menyalurkan kabel. Jangan biarkan kabel melintang bebas di dalam panel.

• Jangan Lupa Kelonggaran: Beri cukup kelonggaran pada kabel agar tidak tertarik kencang. Kabel yang terlalu kencang rentan mengalami kerusakan pada konektor atau terminal.

• Hindari Sudut Tajam: Kabel yang ditekuk terlalu tajam akan lebih cepat aus. Gunakan lengkungan yang halus saat mengarahkan kabel ke terminal block.

Prinsip-prinsip ini harus dibiasakan bahkan sejak tahap desain CAD dan layout wiring diagram agar konsisten diterapkan hingga saat instalasi lapangan.

Peran Terminal Block dalam Manajemen Kabel

Terminal block bukan hanya tempat menyambung kabel, tetapi juga titik distribusi, dokumentasi, dan pemisah antara sistem kontrol dan field device. Fungsinya sangat krusial terutama dalam panel industri yang memiliki banyak titik input/output.

Terminal block membantu membagi sistem dalam zona logis: zona input sensor, zona output aktuator, zona power supply, zona sinyal kontrol, dan lainnya. Ini memudahkan pembacaan diagram dan realisasi wiring di lapangan.

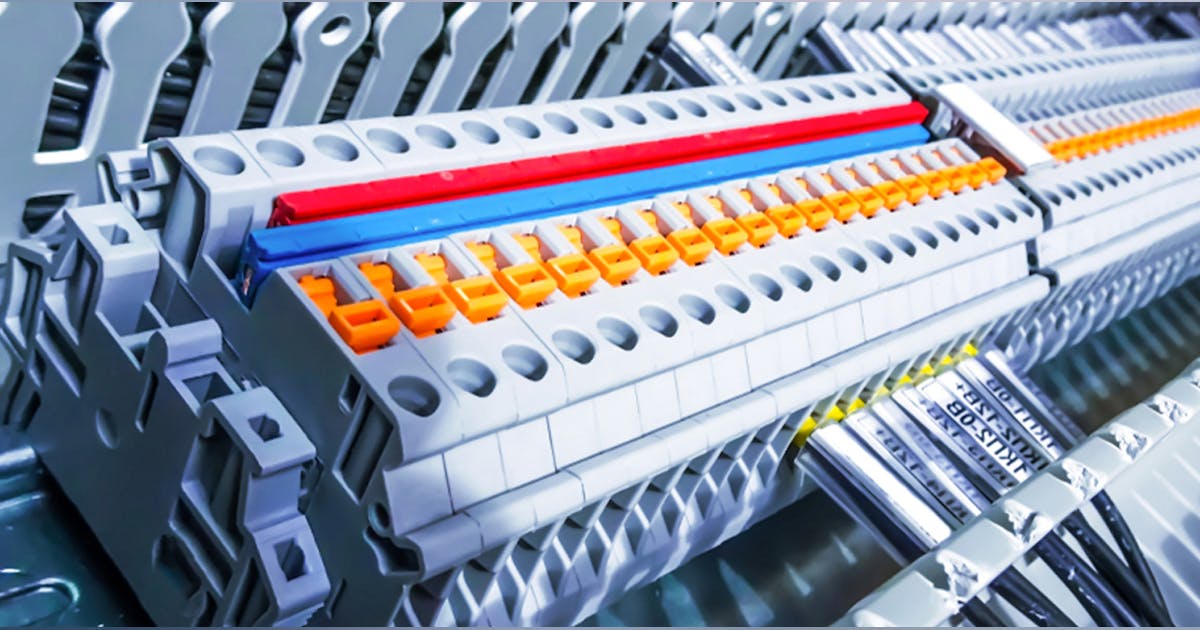

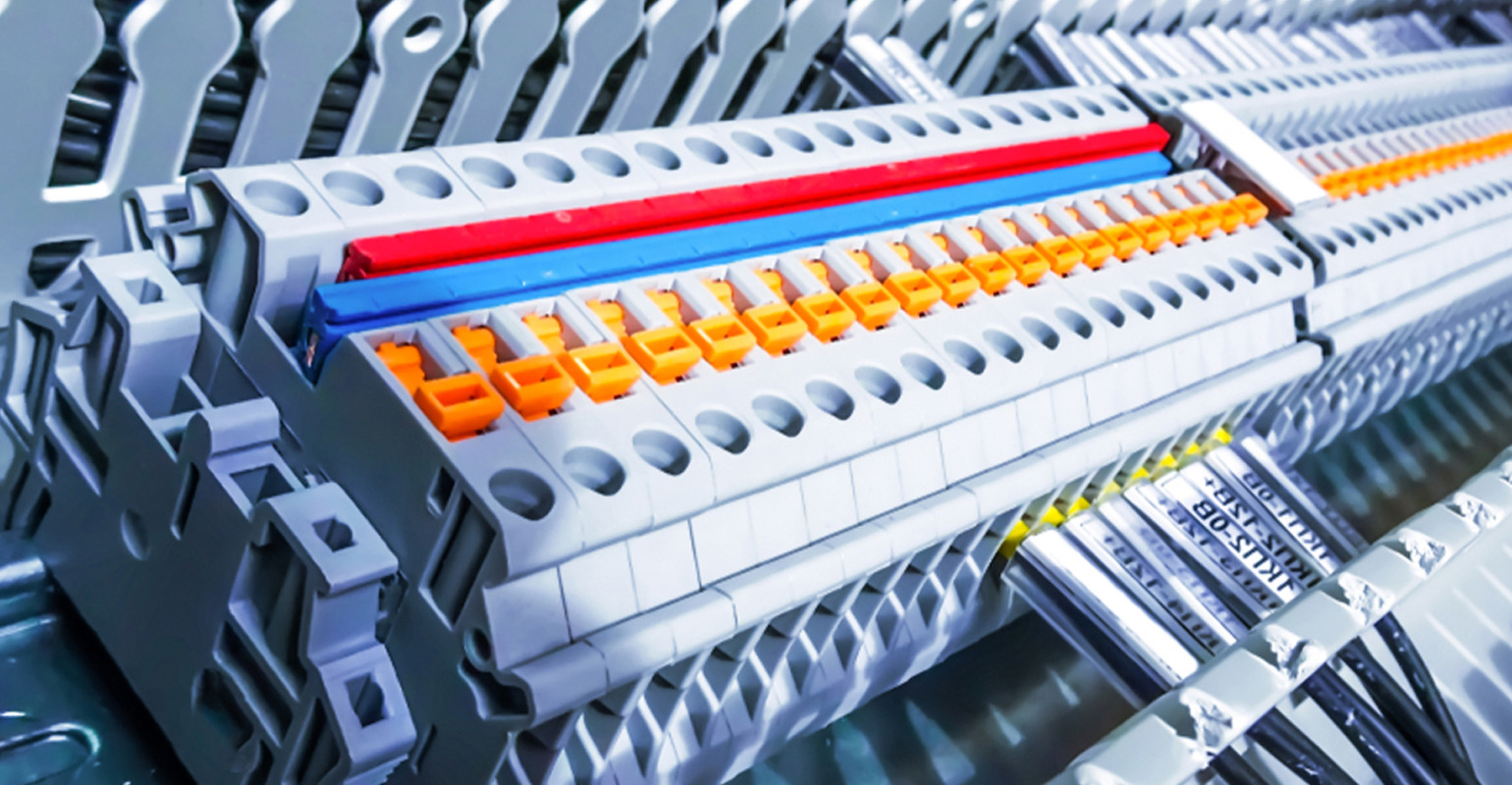

Ada berbagai jenis terminal block yang umum digunakan:

• Screw Type Terminal Block: Paling umum digunakan karena fleksibel dan tahan lama.

• Spring Clamp Terminal Block: Lebih cepat dalam pemasangan dan cocok untuk sistem modular.

• Push-In Terminal Block: Didesain untuk efisiensi pemasangan, cukup dorong kabel masuk.

• Grounding Terminal Block: Digunakan untuk sambungan kabel ke grounding bar.

• Fuse Terminal Block: Menggabungkan proteksi langsung dalam koneksi terminal.

Terminal block memungkinkan teknisi memutus sambungan dengan aman saat perlu pengecekan. Ini sangat berguna dalam sistem yang perlu cepat dibuka-pasang tanpa melepas banyak kabel langsung dari alat.

Strategi Penempatan Terminal Block

Dalam panel yang baik, posisi terminal block tidak diletakkan sembarangan. Ada beberapa strategi utama:

• Kelompokkan Berdasarkan Fungsi: Misalnya, letakkan semua terminal input sensor pada satu area, terminal output aktuator di area lain. Ini membuat wiring lebih terstruktur.

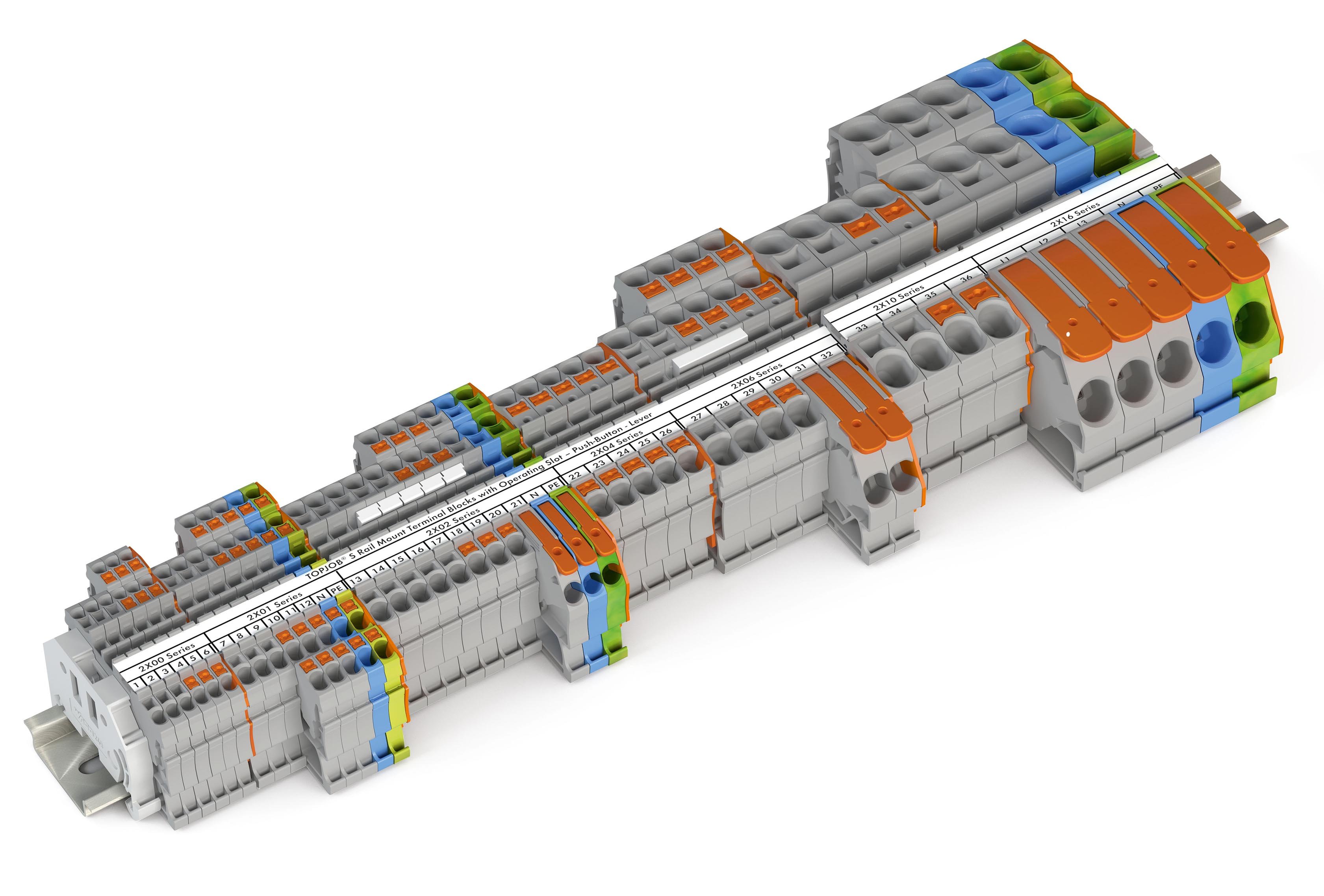

• Gunakan DIN Rail Modular: Pasang terminal block secara modular di atas DIN rail dengan label antar terminal.

• Berikan Ruang Cukup: Jangan padatkan terminal terlalu rapat. Sisakan ruang untuk ekspansi di masa depan.

• Label yang Konsisten: Gunakan sistem penomoran dan penandaan yang sesuai dengan wiring diagram.

Terminal block yang ditata dengan strategi ini memungkinkan sistem panel lebih scalable dan siap menghadapi perubahan atau penambahan perangkat.

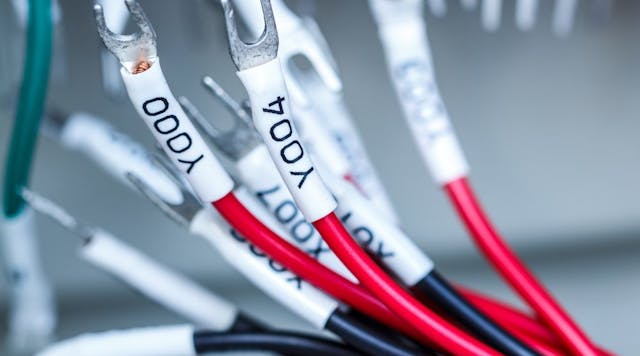

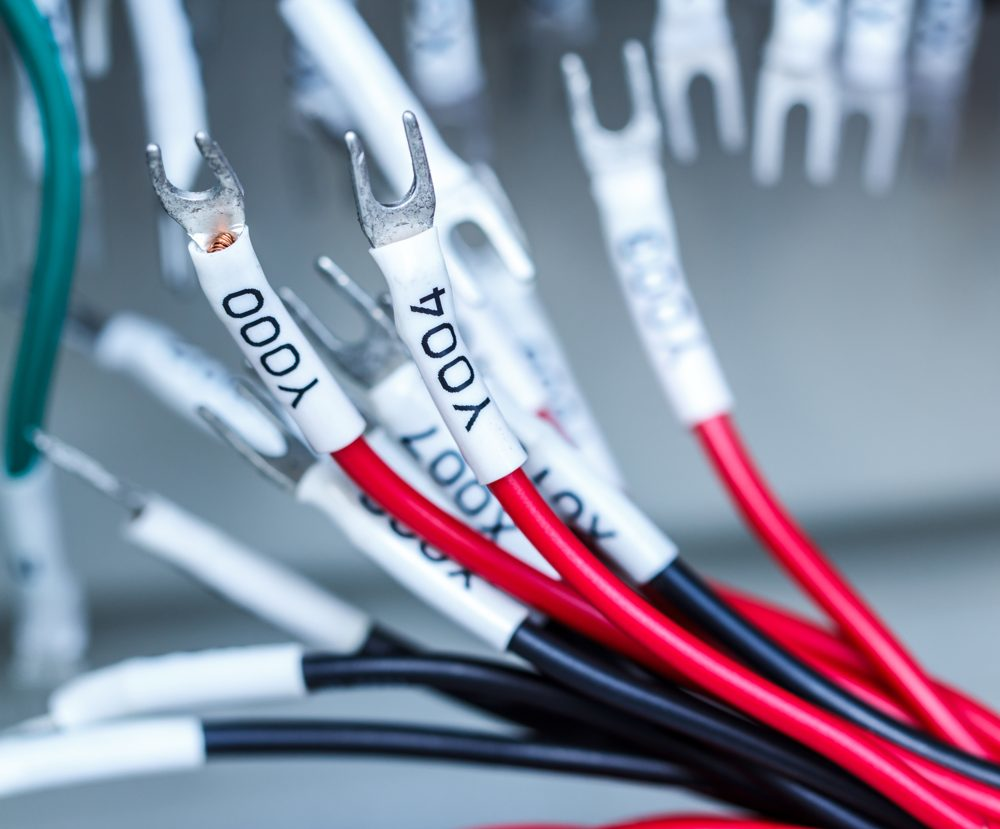

Teknik Penomoran dan Penandaan Kabel yang Efektif

Label kabel bukan sekadar tempelan tetapi adalah bahasa komunikasi antarteknisi. Penandaan yang buruk akan menyulitkan semua orang. Oleh karena itu,:

• Gunakan Label yang Tahan Lama: Misalnya thermal transfer label atau heat-shrink tubing.

• Konsisten di Kedua Ujung: Kabel yang masuk dan keluar terminal harus punya label yang sesuai.

• Sesuai dengan Diagram: Penomoran harus sesuai dengan desain wiring diagram agar mudah dilacak.

• Gunakan Warna sebagai Penanda: Misalnya, merah untuk power, biru untuk netral, kuning-hijau untuk ground, dll.

Kabel yang ditandai dengan baik akan menghemat waktu saat inspeksi, maintenance, atau penggantian komponen.

Checklist Routing & Terminal Block yang Andal

Agar panel yang dibuat tidak hanya terlihat rapi tetapi juga benar-benar andal secara fungsional dan aman, berikut adalah daftar periksa teknis yang wajib digunakan saat tahap akhir fabrikasi dan sebelum pengiriman:

A. Routing Kabel

• Semua kabel dirouting dalam duct atau tray yang sesuai, tidak ada kabel bergelantungan bebas

• Jalur kabel diatur logis dari input ke output, tidak berpotongan sembarangan

• Tidak ada sudut tajam atau tekukan ekstrem pada kabel

• Jarak antar kabel dan ruang bebas cukup untuk sirkulasi udara

• Kabel daya dan sinyal dipisah minimal 10 cm atau menggunakan duct terpisah

• Panjang kabel disesuaikan, tidak terlalu kencang atau berlebih menggulung

• Tersedia spare panjang kabel ±10% untuk fleksibilitas servis ke depan

• Semua kabel masuk dari sisi bawah terminal, sesuai arah aliran logis sistem

B. Penandaan Kabel

• Semua kabel diberi label di kedua ujungnya dengan nomor yang konsisten dengan wiring diagram

• Label tidak mudah luntur, robek, atau terlepas (gunakan heat shrink atau thermal label)

• Kabel yang sama di terminal dan peralatan terhubung memiliki label identik

• Warna kabel sesuai standar (merah: power, biru: netral, kuning/hijau: ground, dll)

• Tidak ada label yang tertutup oleh terminal atau kabel lain

C. Terminal Block

• Terminal block dikelompokkan sesuai fungsi (I/O, daya, sinyal, grounding, fuse)

• Semua terminal block diberi label posisi (misalnya X1:01, X1:02, dst.)

• Tidak ada overstack atau terminal dobel fungsi yang membingungkan

• Tersedia minimal 10% terminal kosong untuk ekspansi di masa depan

• Grounding terminal block terhubung langsung ke grounding bar atau busbar dengan kabel standar

• Jika menggunakan fuse terminal, pastikan rating fuse tertulis dan mudah diakses

• Tidak ada sekrup longgar atau kontak terminal yang goyang

D. Dokumentasi

• Wiring diagram telah diperbarui sesuai kondisi aktual panel (As-built drawing)

• Tersedia file PDF/print wiring untuk referensi lapangan

• Penomoran kabel dan terminal sesuai 100% dengan gambar

• Disimpan di folder panel atau kotak dokumen khusus yang tahan debu dan air

E. Uji Akhir Panel (Final QA/QC)

• Semua kabel diuji kontinuitas dan isolasi sebelum penutupan

• Panel diuji tegangan kosong dan tegangan kerja untuk semua jalur

• Terminal tidak mengalami panas berlebih saat beban penuh (uji minimal 30 menit)

• Kabel tidak terpapar benda tajam, sudut casing, atau komponen aktif lain

• Panel diberi label nama, lokasi, tanggal pembuatan, dan nama perakit

Bayangkan dua panel dengan spesifikasi sama. Panel A dirancang dengan prinsip routing yang rapi, setiap kabel memiliki jalur yang jelas, dilabeli dua sisi, terminal block tertata per zona fungsi, dan dokumentasi wiring lengkap. Panel B tampak penuh sesak, kabel saling bertindihan, banyak sambungan langsung tanpa terminal, label kabel hilang atau tertukar.

Ketika terjadi error di field, teknisi ke Panel A hanya butuh 5 menit untuk identifikasi masalah. Sedangkan di Panel B, butuh 1 jam hanya untuk memastikan kabel mana yang menuju ke mana. Waktu = biaya. Dan di sinilah nilai dari panel yang dirancang dengan seni routing yang baik benar-benar terbukti.

Saat Rapi Menjadi Standar Profesionalisme

Di dunia teknik, panel kontrol adalah cerminan kualitas kerja seorang engineer. Routing kabel yang rapi dan penataan terminal block yang sistematis menunjukkan bahwa perancang dan teknisi menghargai keselamatan, efisiensi, dan tanggung jawab jangka panjang. Sistem seperti ini mudah diaudit, siap dikembangkan, dan tahan terhadap tekanan kerja harian di industri.

Karena pada akhirnya, seni routing kabel bukan tentang gaya atau selera semata. Ini adalah manifestasi dari mindset engineer sejati — yang menganggap setiap detail adalah bagian dari keandalan sistem. Jika kita ingin membangun sistem yang besar dan kuat, kita harus mulai dari yang kecil, tertata, dan terencana.
