Motor induksi merupakan salah satu komponen utama dalam berbagai aplikasi kelistrikan. Untuk menyalakan motor ini, terdapat beberapa metode yang digunakan, salah satunya adalah starter Direct On Line (DOL).

Metode ini dikenal sebagai cara paling sederhana dan efisien dalam menghidupkan motor induksi, karena motor langsung terhubung ke sumber listrik tanpa perantara transformasi tegangan yang kompleks.

Starter DOL memiliki desain yang sederhana namun sangat efektif. Sistem ini terdiri dari beberapa komponen utama, seperti MCCB (Molded Case Circuit Breaker) atau Circuit Breaker, Contactor, dan Overload Relay, yang masing-masing memiliki fungsi penting dalam perlindungan dan pengoperasian motor.

Kontaktor yang digunakan bersifat elektromagnetik dan dapat terbuka secara otomatis melalui thermal overload relay jika terjadi gangguan atau kondisi abnormal, sehingga dapat mencegah kerusakan pada motor maupun sistem listrik secara keseluruhan.

Meskipun terdengar sederhana, metode ini tetap menjadi pilihan utama di berbagai sektor industri. Namun, bagaimana prinsip kerja sistem ini? Apa saja keunggulan dan keterbatasannya dibandingkan metode starter lainnya? Mari kita bahas lebih dalam.

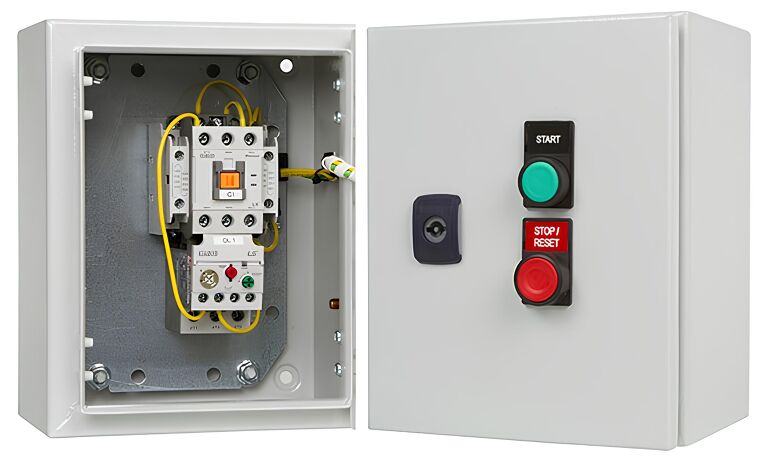

Komponen utama starter DOL

Starter DOL terdiri dari beberapa komponen utama yang memiliki peran penting dalam mengendalikan serta melindungi motor listrik. Berikut adalah komponen-komponen tersebut beserta fungsinya:

1. MCCB (Molded Case Circuit Breaker) atau Circuit Breaker

MCCB berfungsi sebagai perangkat proteksi utama terhadap arus lebih dan hubung singkat. Ketika terjadi lonjakan arus atau hubungan singkat pada rangkaian, MCCB secara otomatis akan memutus aliran listrik guna mencegah kerusakan lebih lanjut pada motor dan sistem kelistrikan.

2. Contactor

Contactor merupakan saklar elektromagnetik yang bertugas mengontrol penyambungan dan pemutusan daya ke motor listrik. Saat coil contactor diberi tegangan, kontaktor akan menutup dan memungkinkan arus listrik mengalir ke motor. Sebaliknya, ketika coil contactor tidak aktif, kontak akan terbuka dan memutus aliran listrik ke motor.

3. Overload Relay (OLR)

Overload Relay berfungsi untuk melindungi motor dari kondisi beban lebih yang dapat menyebabkan panas berlebih dan berpotensi merusak motor. OLR bekerja dengan mendeteksi arus yang mengalir ke motor dan memutus rangkaian jika arus melebihi batas yang telah ditentukan dalam waktu tertentu. Dengan demikian, OLR membantu mencegah motor mengalami overheating yang dapat memperpendek umur operasionalnya.

Selain ketiga komponen utama di atas, Starter DOL juga dilengkapi dengan tombol Start dan Stop, lampu indikator, serta push button sebagai bagian dari sistem kontrol yang lebih aman dan mudah digunakan.

Cara kerja starter DOL

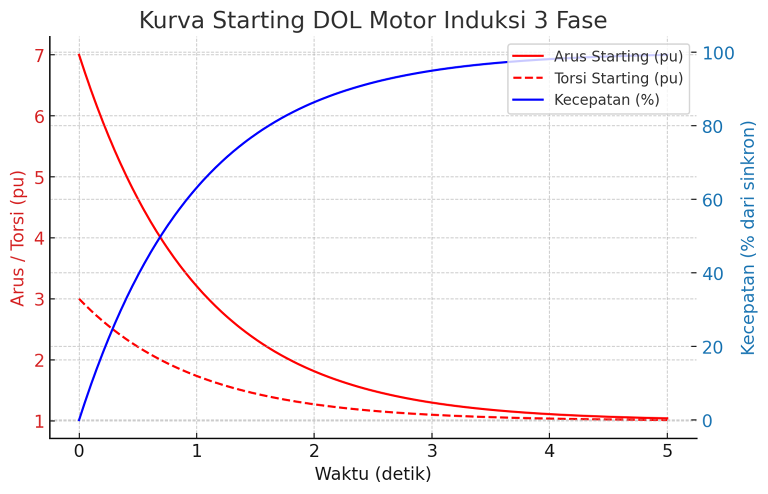

Saat motor akan dinyalakan, arus listrik dialirkan ke coil kontaktor, yang kemudian menarik kontak utama hingga tertutup. Begitu kontak ini tertutup, motor langsung menerima tegangan penuh dari jaringan listrik. Karena mendapatkan tegangan penuh sejak awal, motor menarik arus inrush yang tinggi dalam waktu singkat sebelum beroperasi secara normal.

Pada tahap awal startup, medan magnet mulai terbentuk di dalam inti motor, sementara rotor masih dalam kondisi terkunci. Dalam kondisi ini, motor membutuhkan torsi awal yang tinggi agar dapat mulai berputar. Seiring dengan akselerasi motor, arus perlahan menurun, tetapi tetap relatif tinggi hingga mencapai sekitar 85% dari kecepatan sinkronnya. Setelah mendekati kecepatan penuh, arus akhirnya stabil pada tingkat operasi normalnya.

Kelebihan dan keterbatasan Starter DOL

Kelebihan starter DOL

Salah satu alasan utama mengapa starter DOL masih banyak digunakan hingga saat ini adalah karena kesederhanaannya. Instalasi yang cepat dan tidak rumit membuatnya menjadi pilihan utama bagi industri yang membutuhkan solusi praktis dan efisien. Dari sisi ekonomi, biaya pengadaan dan pemasangan starter DOL lebih terjangkau dibandingkan metode starter lainnya, menjadikannya solusi yang ideal bagi banyak sektor industri.

Dari segi kinerja, starter DOL memungkinkan motor bekerja dengan daya penuh sejak awal, membuatnya cocok untuk aplikasi yang memerlukan tenaga besar seperti pompa, kompresor, dan conveyor. Desainnya yang sederhana juga membuat perawatan lebih mudah dan risiko kerusakan lebih rendah. Jika terjadi gangguan, teknisi dapat dengan cepat menemukan sumber masalah dan melakukan perbaikan tanpa perlu peralatan khusus.

Keterbatasan starter DOL

Meskipun memiliki banyak keunggulan, starter DOL juga memiliki keterbatasan yang perlu diperhatikan. Salah satunya adalah lonjakan arus yang tinggi saat motor dinyalakan. Hal ini bisa membebani sistem kelistrikan, menyebabkan penurunan tegangan, serta meningkatkan biaya operasional akibat penggunaan energi yang kurang efisien.

Selain itu, starter DOL tidak menyediakan kontrol kecepatan. Motor yang dinyalakan akan langsung beroperasi pada kecepatan penuh, yang bisa menjadi masalah pada aplikasi yang memerlukan pengaturan kecepatan. Dalam beberapa kasus, keterbatasan ini juga dapat menyebabkan motor mengalami torsi awal yang kurang optimal, terutama jika harus menggerakkan beban berat dari kondisi diam.

Aplikasi Starter DOL

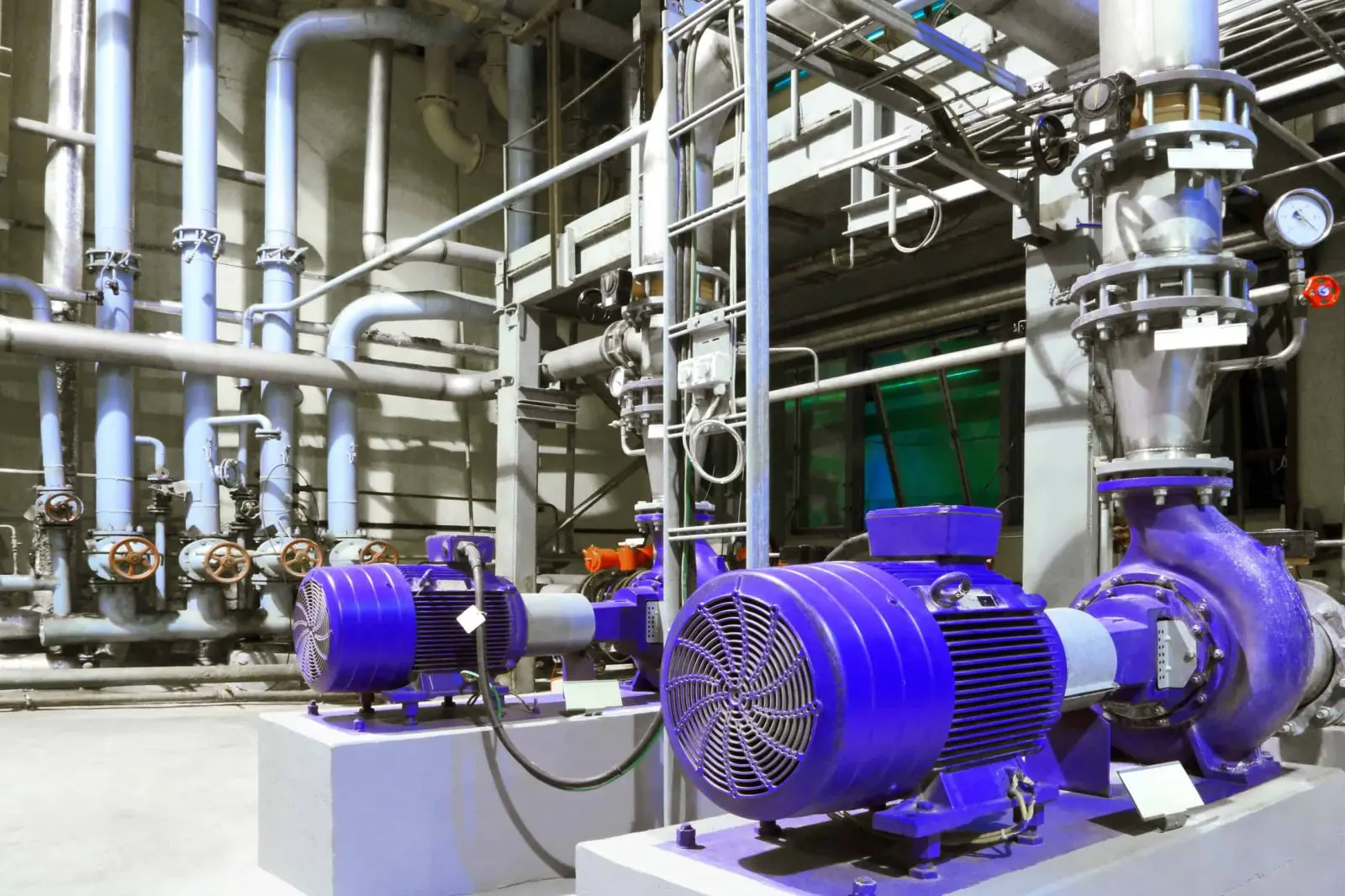

Penggunaan starter DOL sangat luas dan mencakup berbagai sektor industri, mulai dari manufaktur hingga infrastruktur. Dalam industri manufaktur, sistem ini sering digunakan untuk menggerakkan conveyor, pompa, kipas angin, dan berbagai mesin produksi lainnya. Di sektor pertanian, starter DOL digunakan pada sistem irigasi, elevator gandum, serta peralatan pendukung lainnya.

Di dunia pertambangan, sistem ini banyak diterapkan pada pompa dan alat berat yang bekerja dalam kondisi ekstrem. Sementara itu, dalam industri pengolahan air dan limbah, starter DOL berperan dalam menjalankan pompa dan blower yang memastikan kelancaran pengelolaan air bersih serta pengolahan limbah.

Pada sektor konstruksi, sistem ini diterapkan pada generator dan alat berat lainnya yang mendukung proyek-proyek pembangunan. Di bidang energi, starter DOL banyak digunakan dalam sistem pembangkit listrik untuk memastikan stabilitas suplai daya. Bahkan dalam industri maritim, teknologi ini digunakan untuk menghidupkan berbagai perangkat motor pada kapal dan perahu.

Kesimpulan

Starter Direct On Line (DOL) adalah bukti bahwa teknologi yang sederhana tetap memiliki tempat penting dalam industri modern. Dengan kemudahan pemasangan, biaya yang relatif rendah, serta keandalan yang sudah terbukti, metode ini masih menjadi pilihan utama dalam banyak aplikasi.

Meski memiliki keterbatasan, terutama dalam hal lonjakan arus dan kurangnya kontrol kecepatan, starter DOL tetap menjadi solusi efektif untuk kebutuhan operasional yang mengutamakan efisiensi dan keandalan. Dengan memahami karakteristik dan batasannya, pengguna dapat memanfaatkan teknologi ini secara optimal sesuai dengan kebutuhan spesifik di lapangan.
