Kapal merupakan transportasi laut yang banyak digunakan di Indonesia, dalam membangun sebuah kapal perlu dilakukan desain untuk membangun kapal tersebut. Kapal memiliki macam-macam desain, seperti Rencana Garis, Rencana Umum, Layout Kamar Mesin dan masih banyak lainnya.

Desain-desain tersebut dilakukan oleh seorang Insinyur Teknik Perkapalan. Mungkin lain kali saya akan menceritakan tentang Teknik Perkpalan tersebut. Nah kali ini saya akan menjelaskan Rencana Garis yang merupakan salah satu desain terpenting dalam membangun kapal.

Rencana Garis merupakan gambar lambung kapal yang dituangkan dalam bentuk 2 dimensi dan memiliki 3 pandangan, yaitu pandangan tampak atas, tampah samping, tampak depan dan belakang. Sesuai namanya, gambar ini terdiri dari garis-garis yang membentuk lambung kapal

Kali ini, kita akan membahas 3 Pandangan tersebut

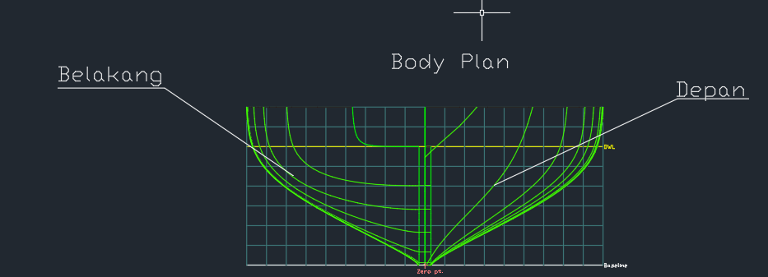

1.  Body Plan ( Pandangan Depan dan Belakang )

Gambar ini merupakan perpotongan kapal dari tampak depan dan juga tampak belakang. Ibarat sebuah kapal diiris secara melintang dan semua irisan tersebut dikumpulkan di satu titik yaitu zero point atau base line

Nah seperti gambar diatas, yang kiri merupakan pandangan belakang dan yang kanan merupakan pandangan depan.

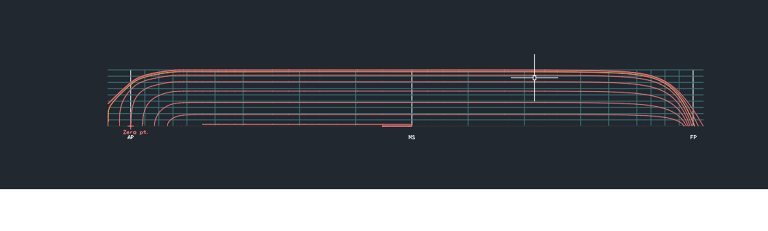

2. Half Breadth Plan ( pandangan atas)

Selanjutnya yaitu tampak atas atau istilah lainnya Half Breadth Plan. Ini seperti kapal yang dipotong secara memanjang dari atas kapal hingga bawah kapal.

Kalo dilihat, half breadth plan hanya menampilkan setengah lebar kapal saja. Itu dikarenakan lambung kapal merupakan simetris untuk kira dan kanannya makanya cukup setengah saja yang ditampilkan.

3. Sheer Plan ( pandangan samping )

Kemudian gambar yang terakhir yaitu Sheer Plan atau tampak samping, ini seperti kapal yang di potong secara memanjang dari samping hingga ke tengah, kenapa hanya setengah saja, karena lambung kapal simetris.

Untuk lengkungan yang besar berada di tengah kapal sampai lengkungan yang paling kecil berada di samping kapal.

Untuk membentuk 3 dimensi lambung kapal dari Rencana Garis ini seperti kita menyusun puzzle, tinggal diletakan posisinya sesuai koordinat yang telah disediakan,

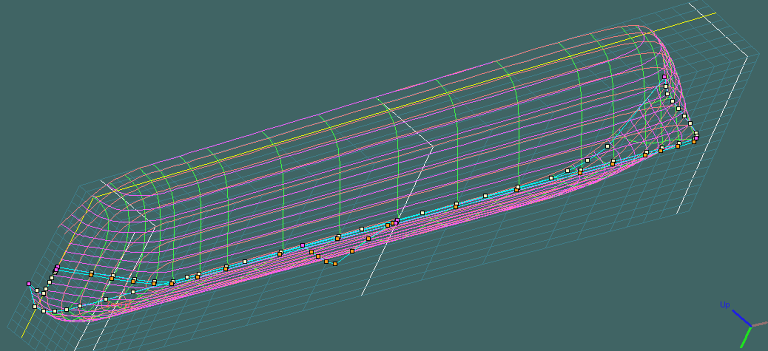

Seperti ini, apabila garis-garis tersebut telah diletakan sesuai dengan posisinya

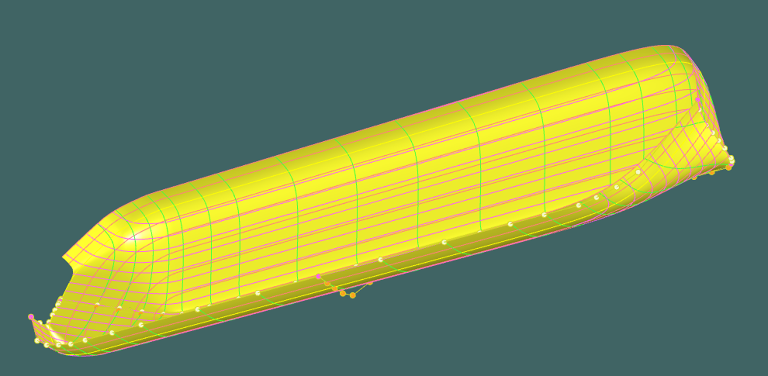

Kalo ini yang sudah dilapisin oleh surface di software Maxsurf.

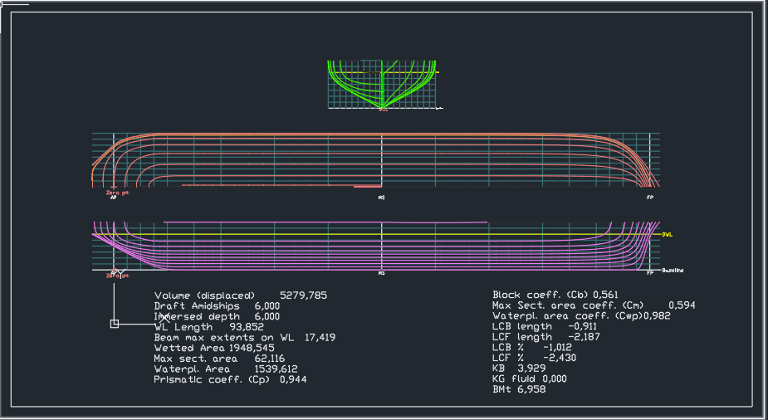

Untuk contoh-contoh gambar diatas merupakan Rencana Garis dari kapal Tongkang yang tugasnya untuk membawa barang-barang seperti minyak, pasir dan batu bara.

Sepertinya itu saja yang bisa saya bagikan, semoga apa yang saya tulis dapat bermanfaat untuk kawan-kawan semua.
