Piping and Instrumentation Diagram (P&ID) penting dalam industri migas. Selain informasi gambar, P&ID memberikan simbol komponen sistem perpipaan dan instrumen.

Simbol P&ID adalah elemen utama yang ada dalam diagram P&ID.

Simbol mewakili peralatan sistem perpipaan seperti pipa, instrumen, pompa, heat exchanger, dan valve.

Memahami simbol P&ID penting bagi process engineer untuk mendesain, analisa, dan mengelola sistem instrumentasi lebih efisien.

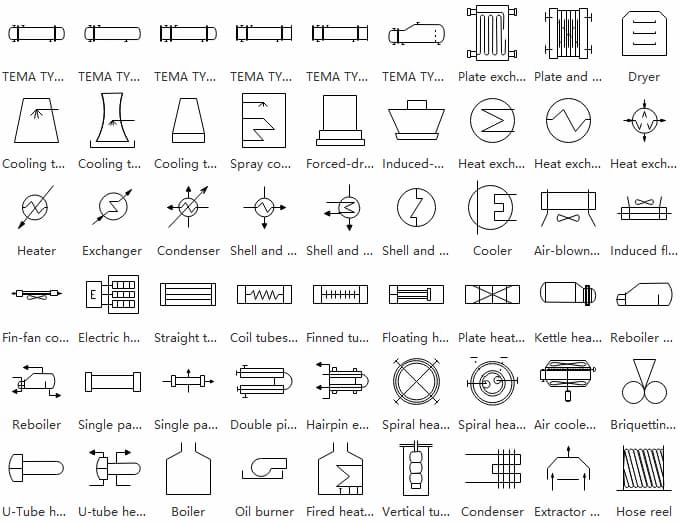

Fungsi simbol P&ID

Pada industri migas, simbol P&ID memiliki fungsi untuk:

Memudahkan memahami alur sistem

SImbol memudahkan process engineer memahami bagaimana alur sistem instrumen migas. Pemakaian simbol P&ID diatur lewat regulasi ISA S5.1, ISO 10628, ISO 14617 dan BS 6070.

Menunjukan interaksi hubungan antar komponen

Gambar P&ID menunjukan hubungan setiap komponen dan saling berinteraksi pada satu proses.

Alat komunikasi

Hal penting dari gambar P&ID adalah sebagai alat komunikasi antar engineer dan departemen terkait. Bahasa simbol membuat komunikasi menjadi lebih efisien.

Gambar simbol P&ID

Simbol gambar P&ID dibuat dengan mengacu standar internasional. Salah satunya dengan memakai acuan ISA (International Society of Automation).

Setiap simbol punya bentuk dan kode untuk mengidentifikasi setiap komponen pada sistem instrumen.

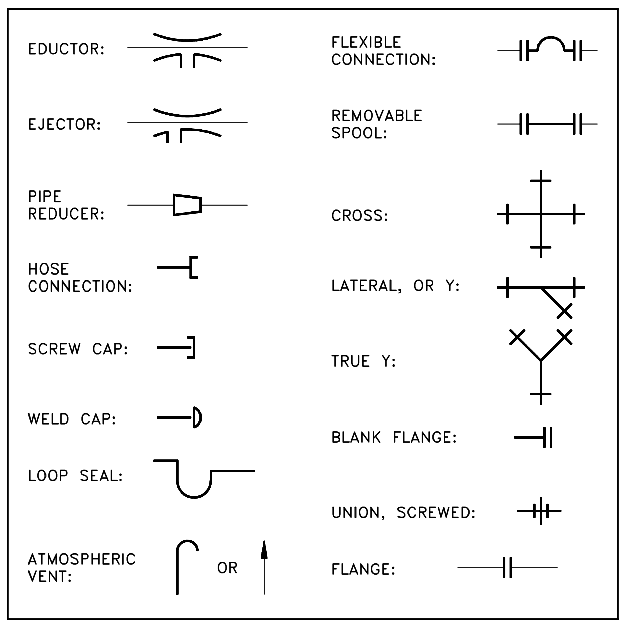

1. Piping symbols

Simbol pipa merupakan bagian penting dalam sistem P&ID. Umumnya, simbol pipa dibedakan berdasarkan jenis dan jalur alirannya.

Beberapa simbol piping yang sering digunakan antara lain

• Single Line Pipe: Menunjukkan pipa dengan jalur tunggal.
• Double Line Pipe: Digunakan untuk menggambarkan pipa dengan jalur ganda atau pipa besar.

Pipe Junctions & Connections: Menunjukkan percabangan atau sambungan antar pipa.

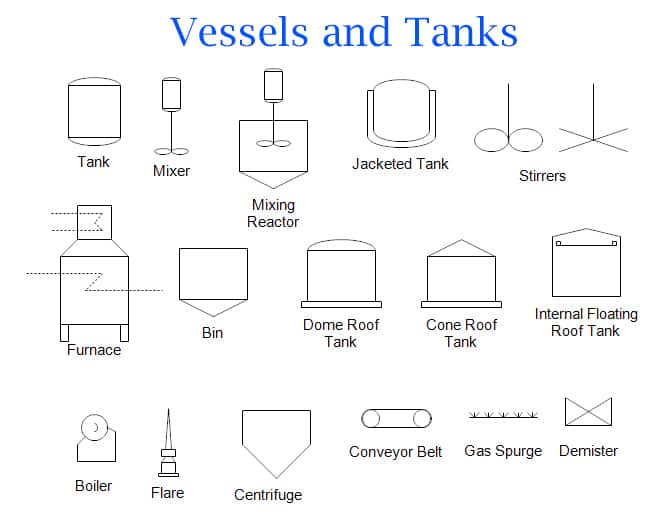

2. Vessel symbols

Simbol bejana berfungsi sebagai tempat menampung fluida cair atau gas dalam sistem.

Umumnya, sistem P&ID memakai dua bejana yaitu pressure vessel dan storage tank.

• Pressure Vessel (Bejana Bertekanan): bejana yang menyimpan cairan atau gas dengan tekanan tertentu.
• Storage Tank: Berfungsi untuk menyimpan fluida pada tekanan atmosfer.

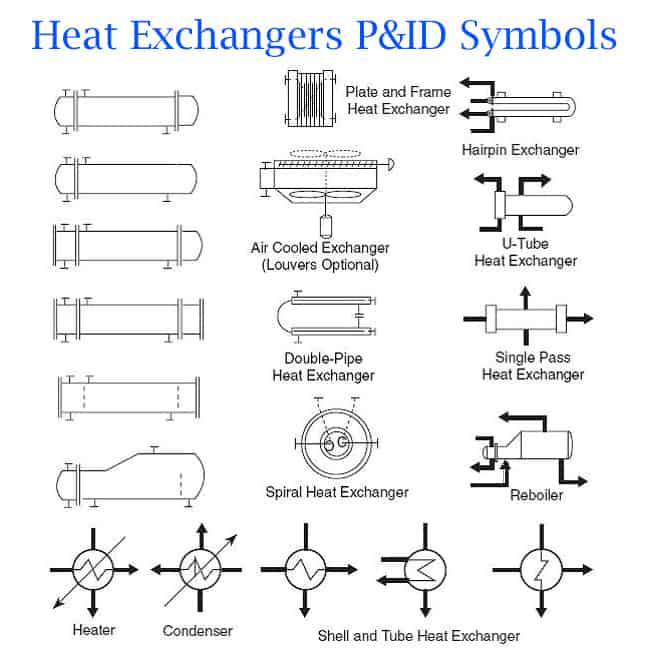

3. Heat exchanger symbols

Heat exchanger merupakan komponen untuk proses penukar panas antara jenis fluida. Beberapa simbol heat exchanger yang umum adalah:

• Shell and Tube Heat Exchanger: heat exchanger berbentuk tabung yang sering digunakan di industri.
• Plate Heat Exchanger: Jenis ini biasanya digunakan di sistem dengan kapasitas lebih kecil.

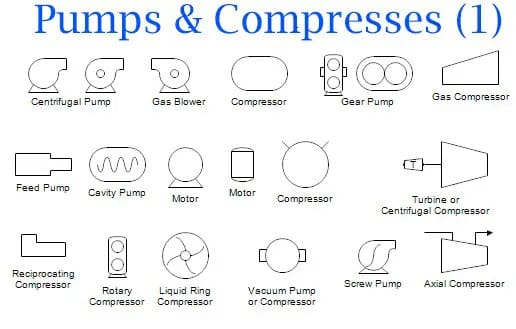

4. Pump symbols

Pompa merupakan alat memindahkan fluida dari satu tempat ke tempat lain. Simbol pompa yang umum digunakan pada sistem P&ID adalah:

• Centrifugal pump: Pompa untuk cairan dengan viskositas rendah.
• Positive displacement pump: Biasanya digunakan untuk fluida dengan viskositas tinggi.

5. Instrument symbols

Simbol instrumen P&ID mengindikasikan perangkat kontrol dan pengukuran yang memantau kondisi sistem, seperti tekanan, suhu, atau aliran. Contohnya:

• Pressure gauge: Instrumen untuk mengukur tekanan.
• Flow indicator: Menunjukkan laju aliran fluida dalam sistem.

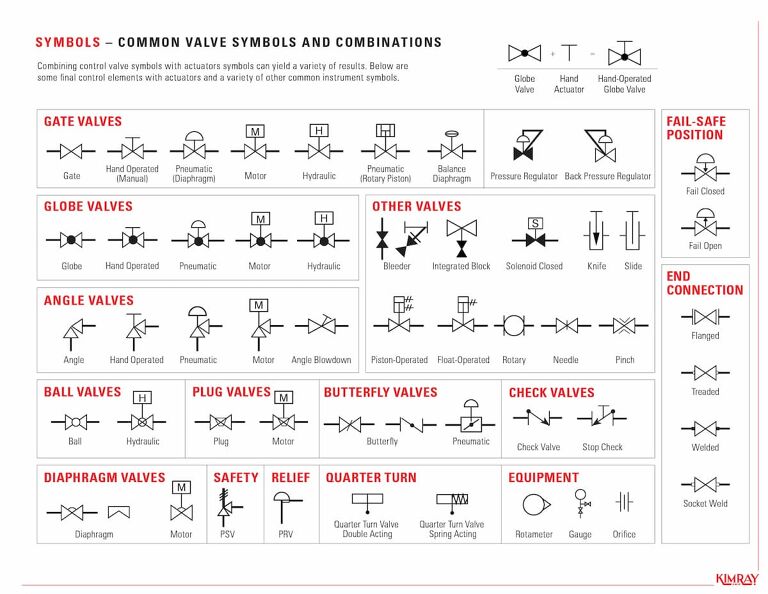

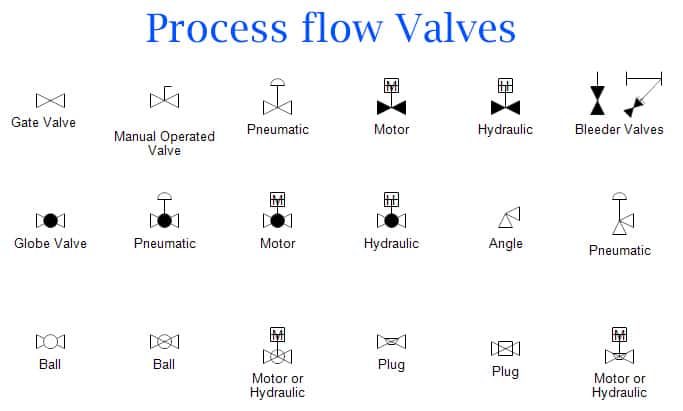

6. Valve symbols

Valve berfungsi untuk mengatur aliran fluida di dalam pipa. Simbol valve P&ID meliputi berbagai tipe, antara lain:

• Gate valve: Valve sederhana yang berfungsi membuka dan menutup aliran.
• Globe valve: Valve ini digunakan untuk mengontrol laju aliran dengan akurat.
• Check valve: Mengatur aliran hanya dalam satu arah untuk mencegah backflow.

Cara membaca simbol P&ID

Membaca simbol P&ID membutuhkan latihan dan pemahaman mendalam mengenai alur sistem proses. Tetapi kamu dapat melakukan cara cepat ini supaya lebih mudah membaca simbol tersebut.

Pahami struktur diagram

Hal dasar yang wajib dipahami adalah memahami alur utama diagram. Setiap simbol komponen terhubung melalui jalur perpipaan

Identifikasi simbol-simbol utama

P&ID memiliki banyak simbol yang digunakan. Kamu dapat mempelajarinya, tetapi tidak perlu dihafalkan.

Simbol P&ID yang sering ada adalah pipa, valve, dan instrument. Ketiga komponen ini adalah dasar membaca diagram P&ID.

Cek nomor dan kode simbol

Simbol P&ID biasanya punya kode untuk membantu process engineer mengidentifikasi. Kenali kode nomornya agar tidak mengalami kesalahan membaca.

Kesimpulan

Simbol P&ID adalah komponen penting yang perlu dipahami oleh siapapun yang ingin bekerja di industri migas. Pemahaman ini memudahkan process engineer mendesain, analisa, dan membuat sistem keamanan operasi produksi.
