Simbol P&ID merupakan standar gambar yang digunakan untuk menyusun diagram P&ID. Simbol P&ID ini meliputi semua komponen dan saluran utama sesuai dengan standarisasi ISA S5.1, ISO 10628, dan BS 6070.

Fungsi dari simbol P&ID digunakan untuk mewakili hubungan fungsional antara perpipaan, unis sistem, dan perpipaan. Selain tahu simbol, mulailah dengan mengetahui cara membaca gambar P&ID.

Simbol gambar P&ID

Ada berbagai kategori yang untuk pemakaian simbol gambar. Mulai dari perpipaan, pompa, instrument, valve, hingga heat exchanger. Nah, berikut ini adalah kumpulan simbol gambar P&ID yang digunakan dalam industri.

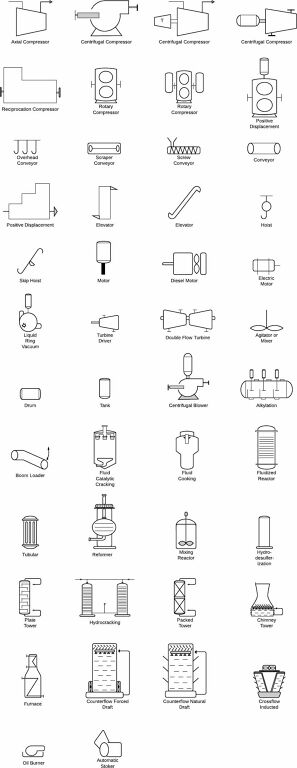

1. Simbol peralatan

Peralatan pada P&ID terdiri dari unit-unit lain yang tidak sesuai kategori lainnya. Grup ini mencakup komponen perangkat keras seperti kompresor, konveyor, motor, turbin, dan peralatan mekanis lainnya.

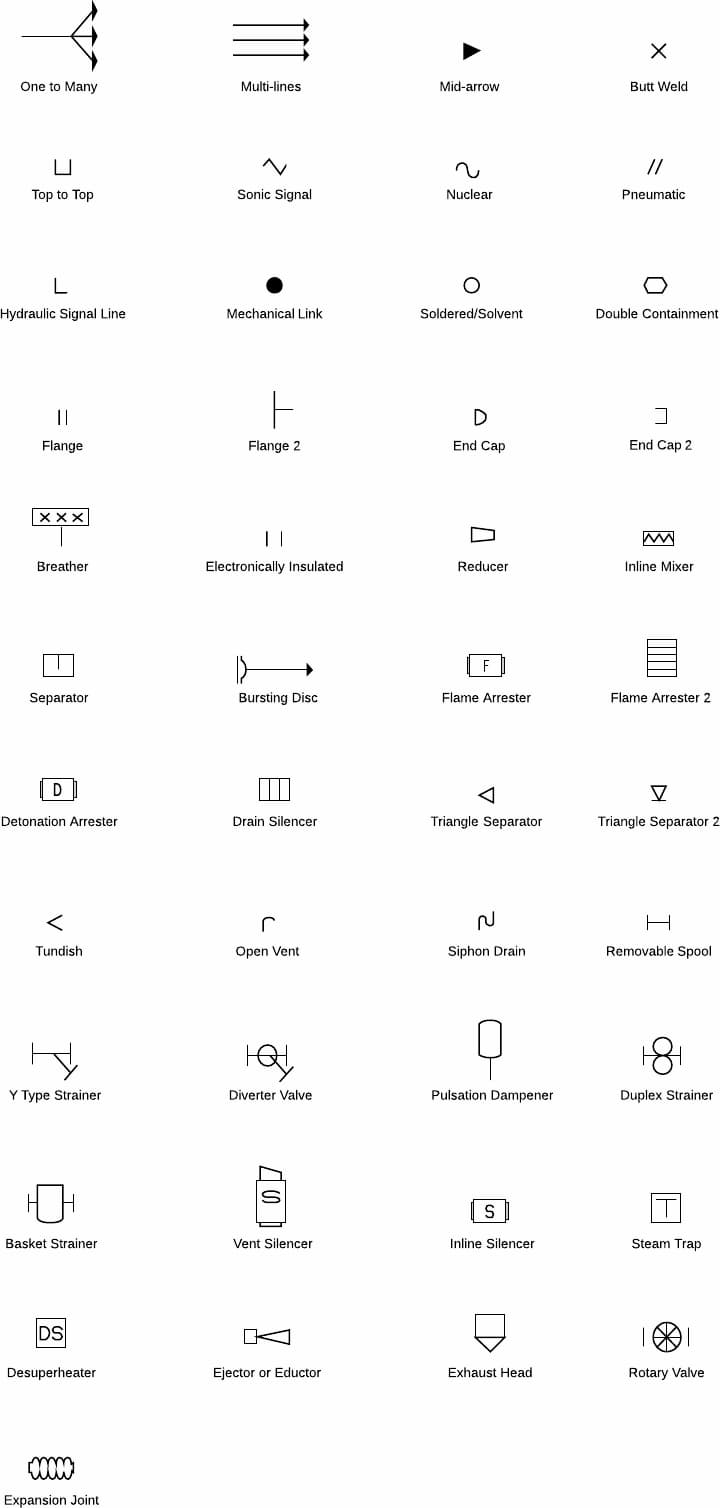

2. Simbol peralatan

Pipa merupakan tabung yang mengangkut zat cair. Perpipaan terbuat dari berbagai bahan seperti logam dan plastik. Saluran pipa memiliki banyak jalur yang digunakan dalam proses pemasang maupun instalasi.

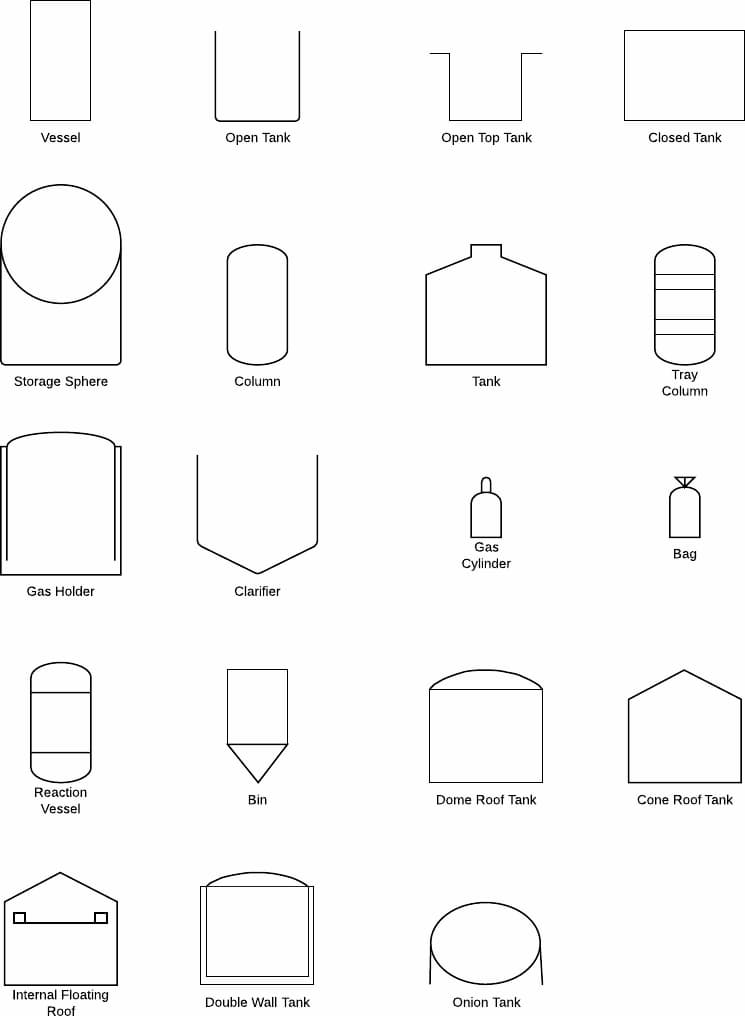

3. Simbol vessel

Vessel adalah istilah bagi wadah yang digunakan untuk menyimpan fluida. Hal ini dapat mengubah karakteristik fluida selama proses penyimpanan.

Kategori vessel meliputi tangki, silinder, kolom, tas, dan lain sebagainya

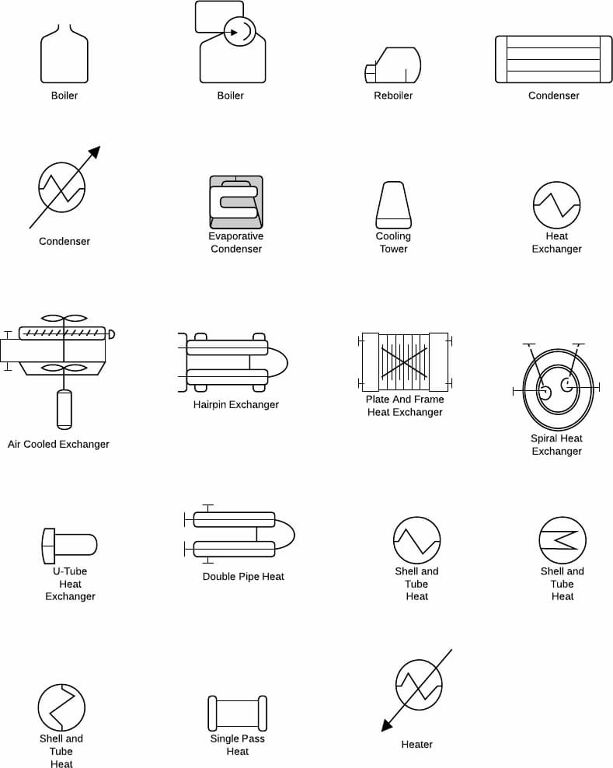

4. Simbol heat exchanger

Heat exchanger merupakan perangkat yang digunakan untuk mentransfer panas secara efisien dari media yang berbeda. Penukar panas, boiler, kondensor masuk dalam kategori ini. .

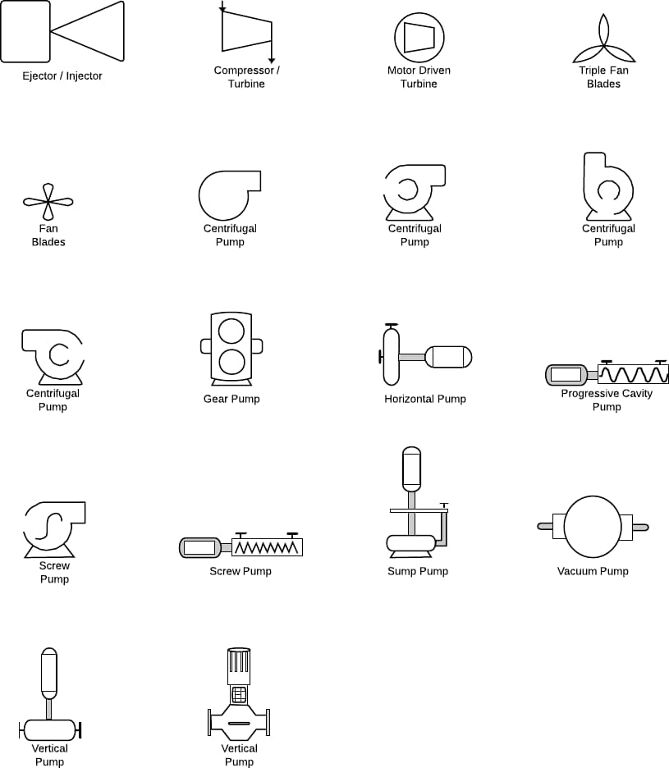

5. Simbol pompa

Pompa merupakan alat untuk menekan atau menghisap fluida, menaikan, mengimpres, maupun memindahkan fluida dari masukan menjadi keluaran.

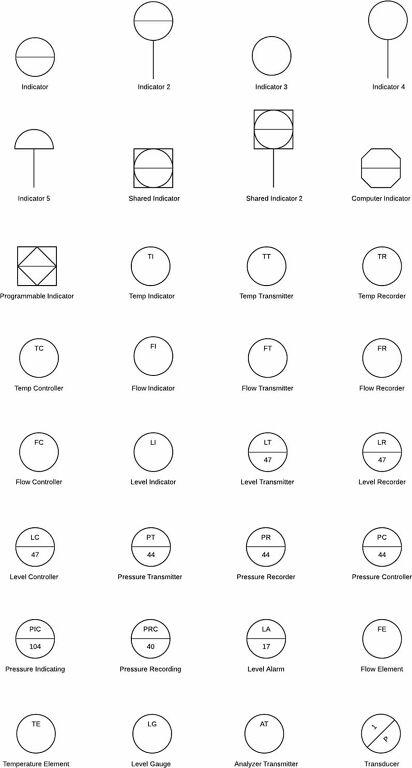

6. Simbol instrumen

Instrument merupakan perangkat untuk mengukur dan mengendalikan suhu, aliran, sudut, hingga tekanan. Instrumen pada P&ID meliputi indikator, pemancar, rekaman, pengontrol, dan elemen.

7. Simbol katup

Katup ialah komponen yang selalu ada dalam sistem perpipaan. Fungsinya untuk mengatur, mengarahkan, maupun mengendalikan arah aliran fluid

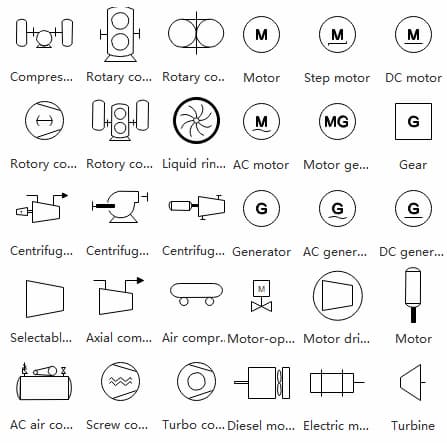

8. Motor penggerak

Motor penting untuk menggerakan sistem agar proses industri dapat berjalan. Terdapat berbagai varian motor yang tersedia. Generator menjadi salah satu dari kategori tersebut.

Simbol P&ID inilah yang menjadi dasar acuan untuk menggambar P&ID nantinya. Sebab, sudah ada ketentuan pemakaian simbol agar memudahkan pekerjaan engineer yaitu memakai simbol ISA.

Agar lebih paham dan terbiasa dengan simbol ISA, kamu bisa mendapatkan wawacan tentang simbol gambar P&ID dalam Perpipaan, Instrumen Dan Diagram Dalam Proyek Plant 3D P Dan ID In Plant 3D Project melalui anakteknik.co.id.
