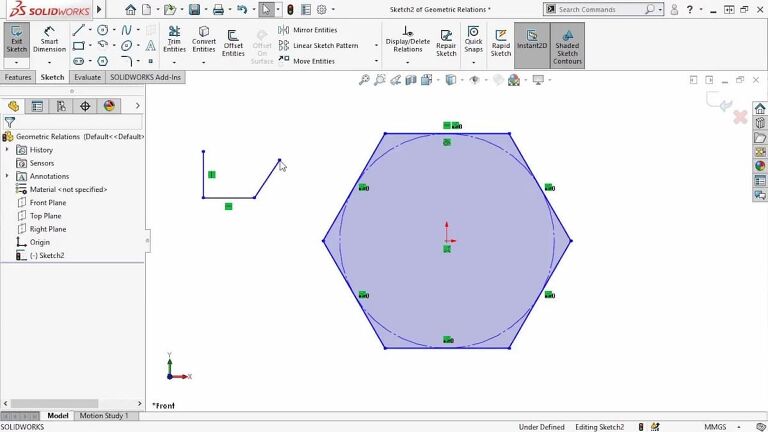

Geometric relations pada Solidworks adalah batasan yang digunakan untuk menentukan desain yang tidak berdimensi. Istilah geometric relation seringkali disebut sebagai relasi sketch.

Setiap geometric relation memiliki ikon tersendiri untuk menunjukan hubungan tersebut. Salah satu bentuknya adalah plane, axis, edge maupun vertex.

Dapat dikatakan, Geometric relation berfungsi untuk mengikat antar entitas sketch terhadap entitas sketch lainnya.

Jenis geometric relation Solidworks

Geometric relation memiliki berbagai jenis yang bisa kamu gunakan ketika mengoperasikan Solidworks. Berikut adalah daftar jenis geometric relation

• Horizontal
• Vertical
• Collinear
• Perpendicular
• Parallel
• Equal
• Fix
• Concentric
• Coincident
• Pierce
• Merge
• Midpoint
• Tangent
• Equal curve length

Horizontal

Berguna untuk mengunci garis agar tetap sejajar dengan sumbu X atau mendatar

Vertical

Berguna untuk mengunci garis agar tetap sejajar dengan sumbu Y atau tegak

Collinear

Berguna untuk membuat beberapa garis dan titik menjadi kolinear

Perpendicular

Berguna untuk membuat garis agar tegak lurus dengan garis lainnya

Parallel

Berguna untuk membuat garis sejajar dengan garis lainnya

Equal

Berguna untuk membuat garis memiliki panjang yang sama

Fix

Berguna untuk mengunci posisi entitas sketch

Contentric

Berguna untuk membuat lingkaran menjadi konsentrik agar berada di titik center yang sama

Coincident

Berguna untuk membuat titik menyentuh garis maupun entitas yang dipilih

Pierce

Berguna untuk membuat titik menembus garis atau entitas yang dipilih

Merge

Berguna untuk menyambungkan dua titik

Midpoint

Berguna untuk membuat titik agar terhubung dengan midpoint yang dipilih

Tangent

Berguna untuk membuat entitas bersinggungan dengan lingkaran yang dipilih

Equal curve length

Berguna untuk membuat panjang kurva menjadi sama dengan panjang entitas lainnya.

Cara membuat geometric relation

Relasi geometrik dapat dibuat secara manual maupun otomatis. Solidworks memiliki fitur Auto Relation, yang membuatmu dapat membuat entitas sketch dari titik referensi secara otomatis.

Namun, pada kasus tertentu ada kalanya membuat relasi geometris secara manual. Secara umum, ada dua cara yaitu memakai Properti Manager dan Contect Toolbar.

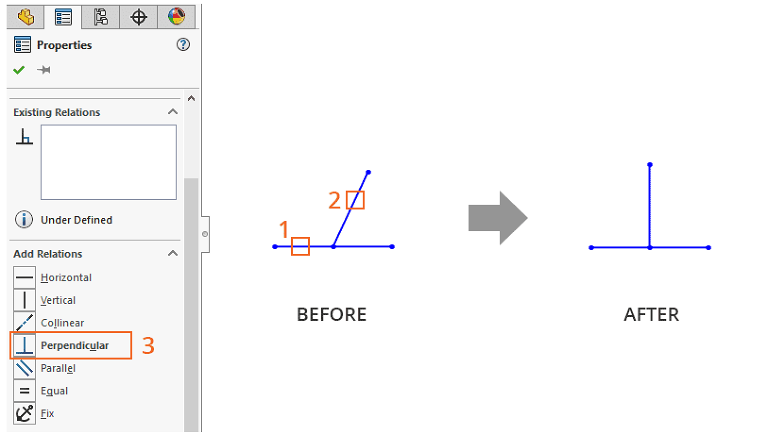

Property Manager

Membuat relasi geometris menggunakan properti manager dapat melalui langkah-langkah berikut ini.

1. Menyeleksi entitas yang akan ditambahkan. Caranya gunakan tombol Ctrl untuk menyeleksi dua entitas atau lebih.

2. Lihat Property Manager, kemudian expand Add Relations, klik relasi yang diinginkan

3. Close Dialog

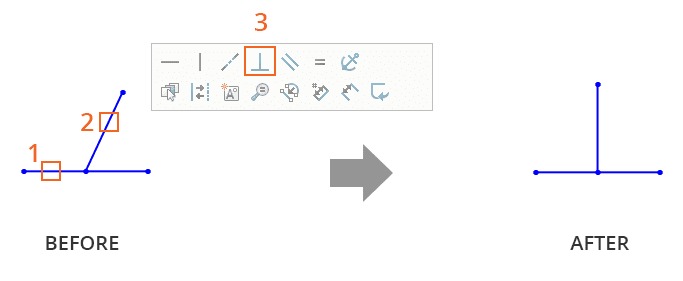

Content Toolbar

Membuat relasi dari Content Toolbar adalah sebagai berikut

1. Pilih entitas yang akan ditambahkan pada relasi

2. Klik icon relation yang ingin dibuat dari Content Toolbar.

Geometric relation Solidworks merupakan satu dari aspek penting dalam pembuatan pemodelan gambar 3D. Tidak hanya itu saja, ia menjadi penilaian untuk CSWA SolidWorks.
