Perbedaan Process Flow Diagram (PFD) dan Piping & Instrumentation Diagram (P&ID) di Industri Migas

Process Flow Diagram (PFD) dan Piping & Instrumentation Diagram (P&ID) adalah diagram ini memiliki peran penting dalam perencanaan, desain, operasi, hingga pemeliharaan sistem. Apa perbedaan PFD dan P&ID?

Ishak Okta Sagita6 November 2024

Visualisasi sistem proses sangat penting di industri migas karena memastikan setiap alur kerja dipahami oleh seluruh tim.

Terdapat dua jenis diagram visual yang sering digunakan yaitu Process Flow Diagram (PFD) dan Piping & Instrumentation Diagram (P&ID).

Kedua diagram ini memiliki peran penting dalam perencanaan, desain, operasi, hingga pemeliharaan sistem. Walau kegunaannya sama, ada perbedaan mendasar yang perlu Anda ketahui agar tidak terjebak di dalamnya.

Berikut ini adalah perbedaan PFD dan P&ID, dan fungsinya di industri migas.

Process Flow Diagram (PFD)

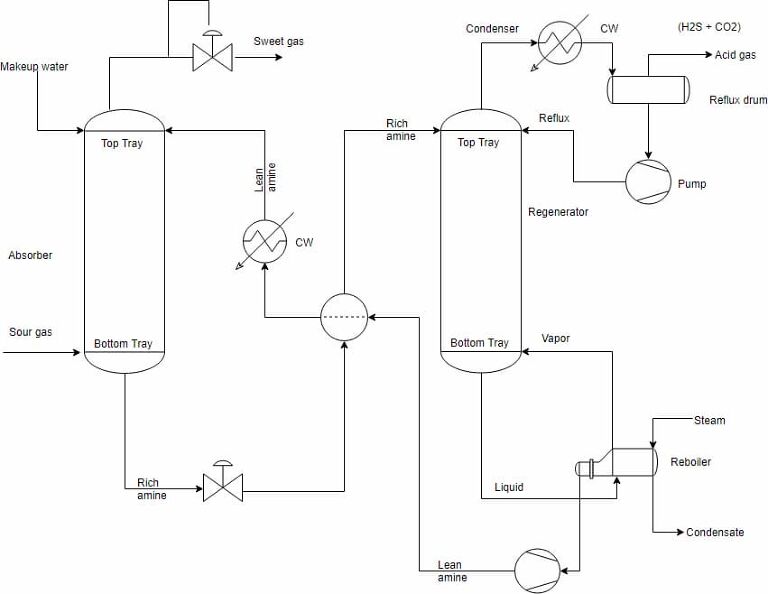

gambar process flow diagran

Process Flow Diagram atau diagram alir memberikan representasi umum proses yang ada di salah satu fasilitas industri. Fokus dari PFD terletak pada aliran proses utama dan komponen utama dalam proses.

Bentuk konkritnya adalah ketika menunjukan aliran fluida cair dalam proses yang melibatkan sifat fluida. Diagram ini memang tidak menunjukan komponen minor pada sistem proses perpipaan. Namun menunjukan elemen penting seperti pompa, bejana, hingga kolom.

Informasi PFD disampaikan secara sederhana dan umum. Hal ini memudahkan teknisi untuk mengidentifikasi jika terjadi masalah.

PFD digunakan dalam tahap desain awal sebagai referensi untuk mengidentifikasi kebutuhan proses dan peralatan.
Pengambilan Keputusan: Membantu dalam menentukan peralatan yang dibutuhkan dan skala produksi.

Piping & Instrumentation Diagram (P&ID)

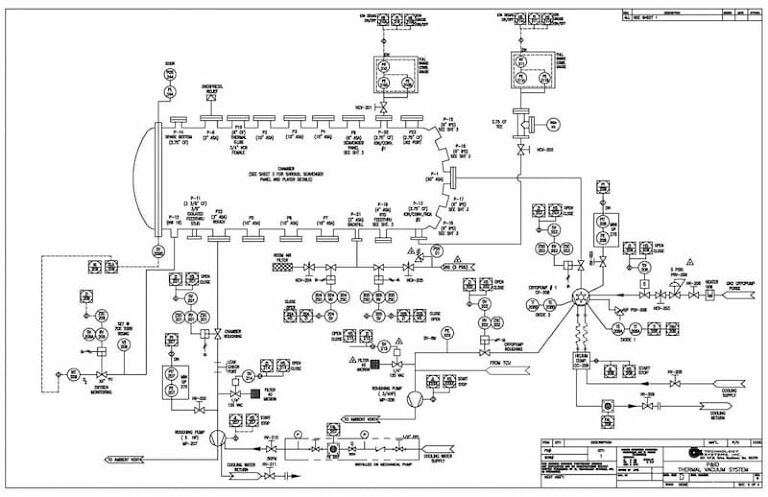

gambar piping & instrumentation diagram (P&ID)

P&ID menunjukan informasi detail tentang perpipaan, instrumentasi, dan rute jalur perpipaan. Ini dilakukan demi menyampaikan informasi mendalam.
Gambar piping & instrumentation diagram (P&ID) mencakup informasi lebih detail daripada PFD. Menampilkan informasi mayor dan minor dari proses di migas.

Jika gambar PFD untuk informasi maintenance, maka P&ID menjadi dasar untuk melakukan pengadaan material serta menentukan rute pipa. Gambar P&ID adalah patokan untuk bidding komponen kepada sales engineer.

Tidak hanya memudahkan bagian purchasing, gambar PID ini menjadi alat komunikasi untuk koordinasi terkait sistem keamanan proses.
Gambar P&ID menampilkan informasi detail seperti tangki, heat exchanger, pompa, spesifikasi pipa, tekanan, suhu, dan arah aliran. serta sistem pengaman katup.

Perbedaan PFD dan P&ID

Walau sama-sama menampilkan diagram alir, namun ada perbedaan antara PFD dan P&ID. Berikut adalah perbedaan PFD dan P&ID.



Aspek

Process Flow Diagram (PFD)

Piping & Instrumentation Diagram (P&ID)

Tingkat Detail

Menyajikan alur umum dari proses tanpa detail kecil

Sangat detail, termasuk seluruh komponen perpipaan dan instrumentasi

Komponen yang Dicakup

Peralatan besar dan aliran material utama

Perpipaan, fitting, katup, instrumen, dan sistem kontrol

Penggunaan

Untuk desain awal dan perencanaan sistem

Untuk operasi, pemeliharaan, dan perbaikan sistem

Tujuan

Memberikan gambaran proses utama

Memberikan informasi teknis lengkap untuk operasional

Informasi Kontrol dan Keamanan

Tidak menampilkan detail kontrol dan pengaman

Menampilkan seluruh detail terkait kontrol dan pengaman







Meskipun PFD dan P&ID memiliki pendekatan yang berbeda, keduannya sama-sama menyampaikan informasi penting.

Gambar PFD membantu perencanaan alur proses utama, sedangkan P&ID melampirkan detail teknis mendalam untuk pengoperasian dan pemeliharaan.

Meskipun pendekatan PFD dan P&ID berbeda, keduannya sama-sama menyampaikan informasi penting. Gambar PFD membantu perencanaan alur proses utama, sedangkan P&ID melampirkan detail teknis untuk pengoperasian dan pemeliharaan.

Mengapa Penting untuk Memahami PFD dan P&ID?

Memahami gambar PFD dan P&ID secara mendalam sangat penting untuk process engineer yang bekerja di migas. Kedua diagram ini dapat membantu pekerja di industri migas untuk

  • Memastikan sistem dirancang dengan efisien serta sesuai standar keamanan
  • Mengetahui lokasi dan fungsi masing-masing komponen pada sistem instrumentasi migas
  • Mengurangi kesalahan operasional yang berpotensi menyebabkan kecelakaan atau kerugian finansial

Ingin Meningkatkan Pemahaman tentang PFD dan P&ID?

P&ID training

Jika Anda ingin meningkatkan pemahaman tentang PFD, P&ID dan simulasi proses industri migas, Engineering Academy hadir dengan Offline Training Piping & Instrumentation Diagram (P&ID) and Process Simulation in Oil & gas Industry.

Salah satu materi yang diajarkan adalah cara membaca dan menyusun gambar PFD dan P&ID, dan penggunaan simbol. Bahasa simbol ini akan selalu ada di industri migas, jadi harus Anda kuasai sebelum menginjakkan kaki di offshore.

Jadilah ahli PFD dan P&ID di industri migas bersama Engineering Academy. Daftar sekarang untuk memulai perjalanan karir Anda di industri migas.
