Orang teknik sudah familiar dengan proyeksi amerika dan eropa. Dua proyeksi gambar teknik ini paling umum dipakai di industri.

Proyeksi gambar digunakan untuk memindahkan gambar 3D menjadi 2D. Dengan memindahkan menjadi gambar 2D, sangat memudahkan untuk dibaca dan dikomunikasikan kepada publik.

Maka tidak heran, kalau gambar 2D kini masih dipakai hingga sekarang. Masih digunakan untuk presentasi maupun dokumentasi hasil kerja.

Gambar teknik 2D dapat dikerjakan dengan memakai pandangan Amerika dan pandangan Eropa. Atau sering dikenal sebagai proyeksi Amerika dan Eropa.

Proyeksi Amerika seringkali dikenal dengan proyeksi sudut pandang ketiga. Sementara proyeksi Eropa memiliki nama lain proyeksi sudut pandang pertama.

Secara nama tentunya berbeda, namun pembahasan kali ini tidak hanya sampai situ. Melainkan mencari tahu bagaimana cara membaca gambar dari proyeksi amerika dan eropa.

Proyeksi Amerika dan Eropa

Proyeksi Amerika dan Eropa adalah bagian dari proyeksi orthogonal atau majemuk. Jenis proyeksi ini menampilkan gambar secara detail, informatif sesuai pandangan gambar.

Persamaan dari proyeksi Amerika dan Eropa adalah menampilkan tiga hasil proyeksi. Umumnya memakai pandangan depan, atas, dan samping.

Bagaimana dengan perbedaan proyeksi Amerika dan Eropa? Itulah yang akan dibahas dalam ulasan ini.

Proyeksi Amerika

Proyeksi amerika seringkali disebut sebagai proyeksi sudut pandang ketiga (kuadran III). Proyeksi ini memiliki posisi bidang yang sama dengan arah pandangnya.

Pandangan atas benda diproyeksikan di bagian atas, dan pandangan kanan diproyeksikan ke bagian kanan. Sedangkan bagian depan memakai proyeksi bagian depan.

Proyeksi Eropa

Proyeksi Eropa seringkali disebut sebagai proyeksi sudut pandang pertama (kuadran I). Dalam menggunakannya, dengan membagi kuadran di sisi kiri dan sisi bawah benda.

Pandangan atas suatu benda diproyeksikan ke bagian bawah dan pandangan kanan diproyeksi ke bagian kiri. Sementara, pandangan depan tetap ada di posisi semula.

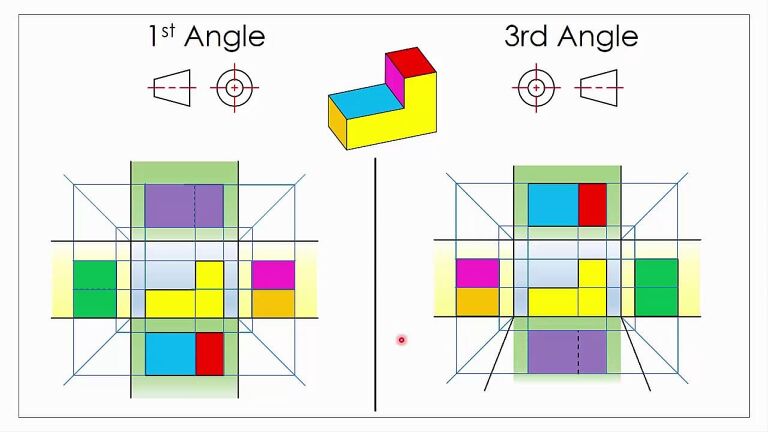

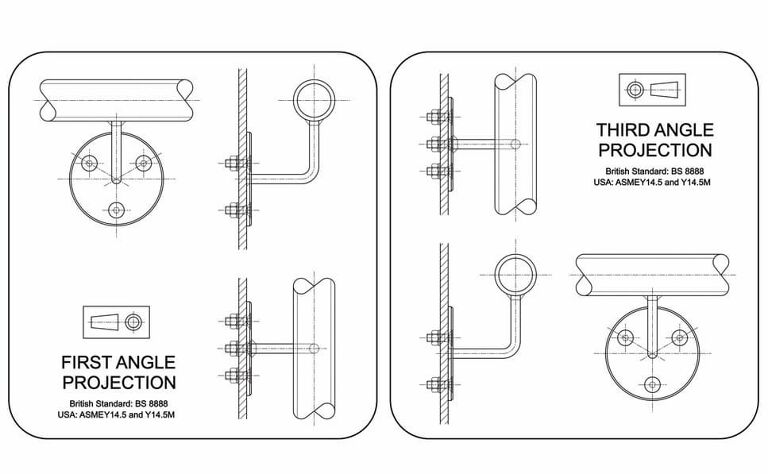

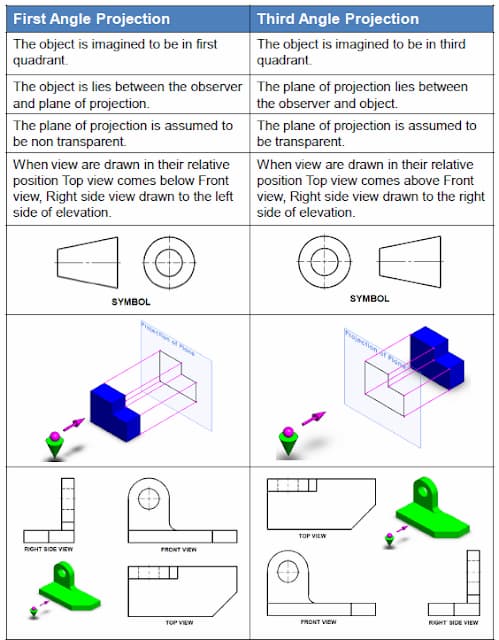

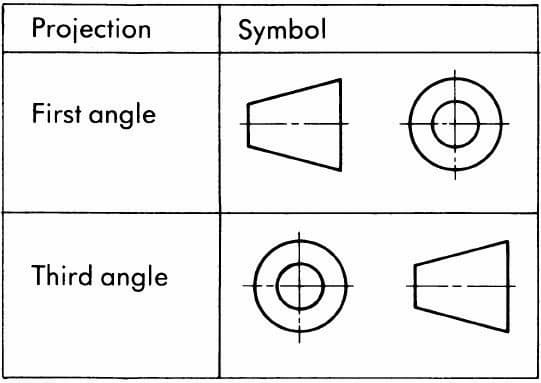

Perbedaan Proyeksi Amerika dan Eropa

Posisi proyeksi

Pandangan Amerika meletakkan objek pada kuadran tiga, sedangkan pandangan Eropa meletakan objek pada kuadran pertama.

Keadaan bidang proyeksi

Bidang proyeksi bentuknya padat apabila memakai pandangan Eropa, sedangkan bidang proyeksi bentuknya transparan apabila memakai pandangan Amerika.

Tampilan

Tampilan proyeksi Eropa mulai dari kiri atas, untuk menyajikan tampilan Kanan, Depan, Dan Atas. Kemudian, proyeksi Amerika menyajikan tampilan Kanan, Depan, Dan Tas sesuai posisinya.

Gunakan Proyeksi Amerika dan Eropa Dalam Exclusive Autocad Project

AutoCAD menjadi salah satu tools untuk menggambar teknik. Penggunaannya pun masih banyak hingga saat ini. Melihat hal ini maka Exclusive AutoCAD Project hadir untuk meramaikan Civil Engineer, Design Engineer, dan Drafter agar makin sat set menggambar di AutoCAD.

Lebih dari 7000 desain format dwg, eBook AutoCAD, dan master software AutoCAD yang bisa diunggah. Cara mendapatkan dengan hubungi Admin Anak Teknik Indonesia melalui WhatsApp atau kunjungi Exclusive AutoCAD Project.
