Jika Anda bekerja di bidang elektronik, Anda mungkin akrab dengan fluks. Ini adalah item yang penting dari proses penyolderan.
Bahan ini menghilangkan lapisan oksida dari permukaan benda yang disolder, mencegah pembentukan lapisan oksida baru selama penyolderan, dan membantu mengurangi tegangan permukaan lelehan solder.
Fluks solder di pasaran dijual dengan harga yang relatif terjangkau. Sebelum berbicara tentang fluks, tidak apa-apa untuk menempel pada solder sedikit.
Solder adalah alat untuk merakit dan membongkar rangkaian elektronik pada papan sirkuit tercetak.
Solder merupakan alternatif untuk menyambungkan kabel kecil ke sambungan pada papan sirkuit. Umumnya, solder itu seperti pistol dan lurus, dengan ujung besi solder di ujung yang tajam.
Alat ini juga dilengkapi dengan pengatur suhu untuk mengukur suhu yang dihasilkan oleh peleburan kawat timah. Kawat timah atau pasta solder adalah bahan pengikat yang meleleh lebih lambat dari bahan yang akan disolder. Sekarang, jika Anda ingin menyolder, salah satu alat yang sangat diperlukan adalah fluks.
Pengertian Flux

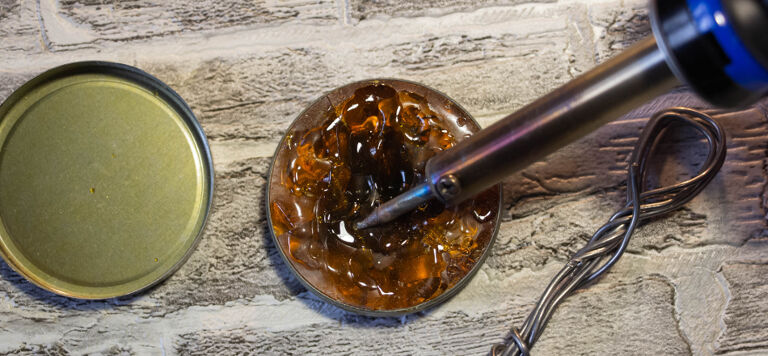

Fluks adalah senyawa korosif yang menghilangkan lapisan oksida dari permukaan benda yang disolder. Gunanya mencegah pembentukan lapisan oksida baru selama penyolderan. Serta mengurangi tegangan permukaan dari lelehan solder. Secara khusus, berikut fungsi fluks solder.
Fungsi fluks solder
- Hapus lapisan oksida. Semua logam (kecuali Gold Au dan Platinum Pt) bereaksi dengan oksigen di luar ruangan untuk membentuk lapisan oksida
- Fluks berbasis rosin menghilangkan lapisan oksida dengan menambahkan garam halida (NH4Cl) dan KF atau Ortho-H3PO4 .
- Mencegah reoksidasi logam dasar.
- Basis logam mudah teroksidasi ulang bahkan setelah pembersihan suhu tinggi.
- Fluks ini membantu menutupi logam dasar dan permukaan brazing. Proses brazing dilakukan untuk mencegah reoksidasi.
- Membantu menyebar dengan menurunkan tegangan permukaan solder.
- Mengurangi tegangan permukaan solder ke udara
- Mengurangi sudut kontak antara solder dan logam dasar.
Jenis fluks solder
Fluks korosif
Fluks ini terbuat dari asam anorganik dan garam yang digunakan untuk menghilangkan lapisan oksida berat seperti baja tahan karat.
Intermediate Flux
Solder basah memiliki kemampuan yang sangat kuat untuk menghilangkan lapisan oksida, tetapi residunya korosif dan perlu dibersihkan. Bahan ini kurang aktif dibandingkan fluks korosif, tetapi residunya tidak sekuat fluks korosif dan dapat dihilangkan dengan air.
Fluks ini digunakan dalam jumlah kecil dan sepenuhnya digunakan untuk menyolder.
Fluks non-korosif
Komponen utamanya adalah damar (25%) dan pelarutnya adalah IPA (75%). Rosin adalah padatan yang mengandung asam asetat dan tidak aktif pada suhu kamar.
Saat dipanaskan, fluks mencair dan bertindak untuk menghilangkan lapisan oksida. Agar tidak aktif lagi setelah pendinginan. Rosin ditambahkan sebagai aktivator untuk meningkatkan aktivitas.
Fluks rosin yang tidak aktif (R)
Ini termasuk fluks penyolderan dengan aktivator dalam bentuk rosin. Rosin larut dalam pelarut tanpa aktivator. Aktivitasnya sangat lemah dan residunya tidak korosif.
Salah satu fluks rosin yang paling banyak digunakan adalah White Eater Rosin (WW Rosin).
Rosin yang sedikit diaktifkan (RMA)
Fluks solder ini menggunakan aktivator berupa RMA. Ini diklasifikasikan sebagai aktivator lemah dan meningkatkan aktivitas fluks, tetapi residunya tidak korosif. Aktivator fluks ini adalah basa organik seperti anilin klorida dan hidrazin klorida.
Dengan memiliki sifat aktivitas lebih kuat daripada aktivator RMA. Semakin tinggi kandungan ion Cl, semakin besar penyebarannya. Kehadiran halogen meningkatkan aktivitas fluks. Namun, ion halogen menyerang logam dasar dan sambungan solder, sehingga soldier perlu dibersihkan.
Fluks berbasis air
Aktivatornya adalah ZnCl2, SnCl2 dan NH4Cl. Meskipun menunjukkan aktivitas yang baik, fluks ini jarang digunakan dalam perakitan PCB karena sifat korosif dari residu.
Fluks 50% PCBA adalah jenis fluks yang dapat dibersihkan setelah penyolderan. Laju aliran sisa rendah. Adanya residu pada sambungan solder menyebabkan korosi dan mengurangi keandalan hasil penyolderan.
Itulah artikel yang membahas tentang flux. Bagaimana menurut Anda?
