TOR adalah bagian dari rangkaian kabinet kontrol motor listrik. Perannya sangat penting dalam prosedur keselamatan sirkuit. Alat ini menggunakan prinsip berbasis panas (heat) untuk melindungi rangkaian arus berlebih (overcurrent).

Artikel ini merinci komponen yang satu ini, pemahamannya, fungsionalitasnya, dan perilakunya. Karena itu, jika Anda ingin tahu lebih banyak tentang relay kelebihan beban termal, berikut instruksi di bawah ini.

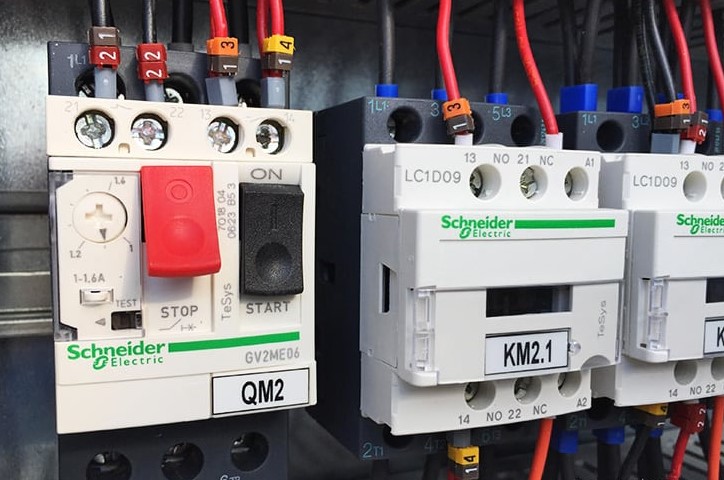

Definisi TOR

Thermal Overload Relay adalah komponen pengaman kontaktor utama yang melindungi rangkaian motor listrik dari arus berlebih. Komponen utama dari gerbang adalah bimetal, dua bahan logam yang memiliki koefisien muai berbeda.

Jika ada panas, mereka mengatakan bahwa dua logam memuai untuk membengkokkan diri jika arus yang mengalir ke bimetal terlalu tinggi.

Karakteristik ini digunakan untuk memutus arus yang mengalir. Gerbang dipasang pada kontak utama dengan beban ke kontak utama kontaktor.

Dengan demikian, pelat listrik dengan gerbang diisi dengan arus yang sangat besar. Gerbang ini membengkok dan arus berhenti.

Fungsi relay kelebihan beban termal

Fungsi dari thermal overload relay adalah melindungi keselamatan motor listrik dari arus berlebih yang merusak rangkaian. Penggunaannya mirip dengan sekering dan MCB pada instalasi listrik rumah tangga.

Berdasarkan prinsip operasi bimetal, perangkat ini sangat berguna ketika arus mengalami lonjakan arus tiba-tiba. Jika motor listrik yang dilindungi TOR tiga fasa, masing-masing fasa memiliki bimetal. Dan siap untuk memutus fluks magnet jika terjadi arus lebih.

Selain aman terhadap arus berlebih, TOR bereaksi pada kondisi tertentu yang menyebabkan panas. Kondisi tersebut adalah sebagai berikut, jika terjadi korsleting atau korsleting listrik.

• Arus start terlalu tinggi dan motor listrik tiba-tiba berhenti.
• Satu fasa motor listrik tiga fasa terbuka.
• Tekanan mekanis terlalu besar.
• Bantalan tumpukan, dll.

Bagian Relay Overload Thermal

Mungkin tampak rumit bagi masyarakat umum, tetapi jika Anda terbiasa dengan perangkat elektronik, sangat mudah memahami bagian dan fungsi relay kelebihan beban termal.

Berikut ini adalah penjelasan singkat mengenai komponen thermal overload relay dan fungsinya. Sebuah terminal yang biasanya terdiri dari tiga terminal yang terhubung langsung ke kontaktor tiga fasa R, S, dan T.

Kemampuan untuk menguji perjalanan uji dan fitur kelebihan beban. Reset tombol untuk mengembalikan TOR ke keadaan normal.

Power supply ke motor listrik akan bekerja. tombol berhenti. Digunakan untuk menghentikan motor listrik atau untuk menguji kontak NC dan NO tambahan. Trip aksial Normal tertutup (NC), status default terhubung, biasanya terhubung ke rangkaian kontrol.

Ini berguna untuk memutuskan rangkaian kontrol setelah kontrol MCB. Untuk memilih mode TOR yang digunakan antara mode H (manual) atau mode A (otomatis).

Pengaturan saat ini. Digunakan untuk mengatur kapasitas arus yang dapat diterima TOR. Axis trip Normal open (NO), status default terputus dan berfungsi sebagai indikator saat kelebihan beban.

Terminal utama adalah terminal input TOR dan tiga fase R, S, dan T. Cara kerja relay overload thermal.

Prinsip pengoperasian relay kelebihan beban termal adalah elemen pemanas TOR menaikkan suhu bimetal saat arus satu fasa meningkat.

• Ketika suhu bimetal mencapai kondisi tertentu (arus lebih), bimetal membengkok dan memutuskan kontak.
• Kontak bantu otomatis berubah dari NC ke NO. Di sisi lain, perangkat bantu yang sebelumnya terhubung ke sirkuit kontrol mengirimkan sinyal untuk menghentikan motor listrik.
• Motor listrik berfungsi dengan baik dan GATE belum aktif. Di sebelah kanan adalah TOR dalam keadaan terpicu.
• Penggunaan bimetal dalam TOR memiliki kekurangan. Artinya jika TOR diatur ke posisi otomatis, bimetal yang masih terdistorsi dari suhu tinggi tidak segera kembali ke keadaan semula karena memakan waktu. Itu menjadi dingin lagi.
• Akibatnya, jika Anda mencoba menekan tombol reset, Anda tidak akan dapat menggunakan motor listrik sebelum bimetal kembali normal.
