Apa itu IC 555

Chip IC Timer 555 adalah sirkuit terintegrasi yang digunakan dalam berbagai aplikasi timer, modulasi pulsa, dan osilator. Timer 555 dapat digunakan untuk menyediakan penundaan waktu, sebagai osilator, dan sebagai elemen flip-flop. Dalam satu paket, derivatif menyediakan empat sirkuit waktu.

Sejarah Chip IC 555

Timer 555 diciptakan oleh Hans Camenzind (lahir 1934) pada tahun 1970 ketika dia bekerja untuk Signetics. Proses desain memakan waktu sekitar satu tahun. Merancang chip semuanya dilakukan dengan tangan, menggunakan rubylith yang membuat prosesnya memakan waktu lebih lama daripada standar saat ini.

Saat ini dengan miliaran chip yang ada, ini adalah salah satu chip yang paling banyak digunakan. Kebanyakan orang elektronika mendengar timer 555 terlebih dahulu. Ini adalah solusi gerbang ke dunia sirkuit terpadu.

Baca juga

• Mengenal Software Proteus Design Suite,

• Teknik Elektro Yuk Kenalan Dengan Software PSIM

• 5 Software Untuk Simulasi Rangkaian Elektronika

Fungsi IC 555

Sirkuit terpadu 555 biasanya disebut "pengatur waktu 555" tetapi itu hanya salah satu kegunaannya. Chip dapat digunakan baik sebagai timer dan sebagai osilator. Osilator adalah sesuatu yang menghasilkan dan gelombang listrik konstan, seperti gelombang sinus atau persegi. Timer akan berdenyut pada interval tertentu tergantung pada komponen yang terpasang.

Chip 555 memiliki 3 mode utama:

1. Mode Monostabil untuk pembangkitan pulsa "Satu Tembakan":
2. Mode Astabil untuk mengeluarkan aliran pulsa terus menerus. (alias pengatur waktu):
3. Mode bistabil untuk bertindak seperti pemicu Schmitt.

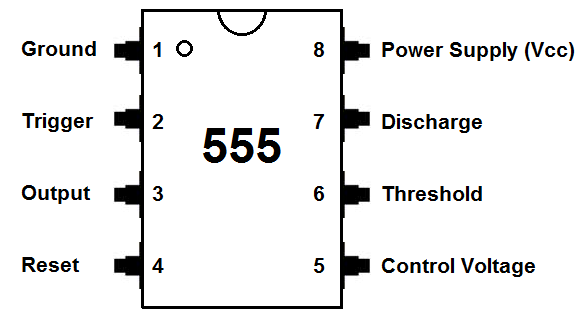

Pin dari timer 555 adalah sebagai berikut

• Pin 1: Grounding
• Pin 2: Memicu timer, menghubungkan ini ke ground akan memulai chip.
• Pin 3: Output, tetap pada Vcc apa pun
• Pin 4: Memaksa pin 3 ke titik 0 jika diarde
• Pin 5: Digunakan untuk menyesuaikan ambang batas pemicu.
• Pin 6: Ambang batas yang mengakhiri timer ketika 2/3 Vcc tercapai.
• Pin 7: Discharge, terhubung ke ground saat output rendah
• Pin 8: Daya, dilambangkan dalam sebagian besar konteks sebagai Vcc

Spesifikasi IC Timer 555

Spesifikasi ini berlaku untuk NE555. Timer 555 lainnya dapat memiliki spesifikasi yang berbeda tergantung pada tingkatannya

• Supply voltage (VCC) 4,5 sampai 15 V
• Pasokan saat ini (VCC = +5 V) 3 sampai 6 mA
• Pasokan saat ini (VCC = +15 V) 10 sampai 15 mA
• Arus keluaran (maksimum) 200 mA
• Disipasi Daya Maksimum 600 mW
• Konsumsi daya (operasi minimum)
• 30 mW@5V, 225 mW@15V
• Suhu pengoperasian 0 hingga 75 °C

Nah itu tadi pembahasan IC 555 saya harap kalian belajar banyak tentang 555 Timer dan memperluas minat Anda pada elektronik. Nantikan artikel berikutnya di mana lebih menarik dan lebih seru
