Setiap rumah tangga membutuhkan KWH meter untuk menentukan daya konsumsi listrik. Begitu juga rumah Anda. Penting untuk memahami fungsi dari KWH meter dan prinsip pengoperasiannya, bukan hanya objeknya.

Kehadiran KWH meter tidak terlepas dari penemuan energi listrik oleh para ilmuwan seperti Benjamin Franklin, Michael Faraday, Thomas Edison, James Watt dan Nikola Tesla. Prinsip pengoperasian meteran listrik juga mengacu pada temuan para ahli tersebut.

Definisi dan jenis KWH meter

KWH (kilowatt hour) adalah alat pengukur total konsumsi energi listrik pada suatu lokasi. Dengan kata lain, alat tersebut menunjukan besarnya tagihan listrik yang harus Anda bayarkan.

Jenis KWH meter yang umum digunakan sebagai berikut

KWH meter analog

Ini adalah meteran listrik model lama dengan digit hitungan sebagai indikator besarnya energi listrik. Meteran listrik tradisional ini menggunakan sistem pascabayar.

KWH meter digital

Model meteran listrik ini memiliki program khusus untuk menampilkan konsumsi daya dan layar LCD / LED. Pengukur watt-jam digital menggunakan metode prabayar. Meteran pintar adalah model meteran terbaru.

KWH ini memiliki layar LED/LCD dan dapat terkoneksi dengan internet. Tipe ini menggunakan sistem prabayar.

Fitur utama KWH meter

KWH meter, penting diketahui setiap saat untuk dapat memperbaiki kerusakan ringan. Namun, jika kesalahan yang Anda lihat tidak terkendali, hubungi teknisi listrik .

Beberapa fitur utama penghitung listrik dikonfigurasi sebagai berikut.

• Menghitung berapa banyak energi listrik yang dihitung untuk periode tetap
• Menjadi pembatas energi listrik yang digunakan oleh pelanggan berdasarkan kontrak pemasangan
• Saat menggunakan penggunaan luar batas yang sesuai, terjadinya korsleting, atau memperbaiki saluran listrik, itu adalah saklar untuk memutus daya yang disebabkan oleh pelanggan.
• Mengkonversi sinyal analog dari token listrik yang masuk melalui keyboard karet dari nomor digital yang ditampilkan di layar.

Prinsip pengoperasian penghitung KWH analog

Terdapat tujuh unsur pokok penghitungan KWh

• Kumparan tegangan
• Kumparan
• Disk aluminium atau elemen penggerak
• Rem penetral cakram aluminium
• Peralatan mekanis atau registrasi
• Terminal penjepit
• Label nama

Pada dasarnya, prinsip operasi penghitung potensiometer analog mengacu pada metode induksi medan magnet. Cakram aluminium dapat dipindahkan berkat medan magnet. Terutama untuk mengukur konsumsi daya untuk menekan tombol pengukur.

Oleh karena itu, fluks magnet AC dipicu berdasarkan arus yang mengalir melalui koil. Aliran ini menghasilkan tegangan dan arus eddy.

Arus eddy adalah perputaran arus yang diinduksi dengan mengganti medan magnet pada penghantar. Di bagian atas kumparan penggerak adalah elemen berputar yang disebut cakram aluminium. Pergerakan piringan disebabkan oleh gaya yang diberikan oleh kumparan.

Cakram aluminium berputar di sekitar porosnya sendiri dengan bantalan yang dapat disesuaikan. Kecepatan putaran cakram aluminium sebanding dengan konsumsi daya. Semakin banyak daya yang dikonsumsi, semakin cepat disk akan berputar. Semakin rendah konsumsi daya, semakin lambat disk akan berputar.

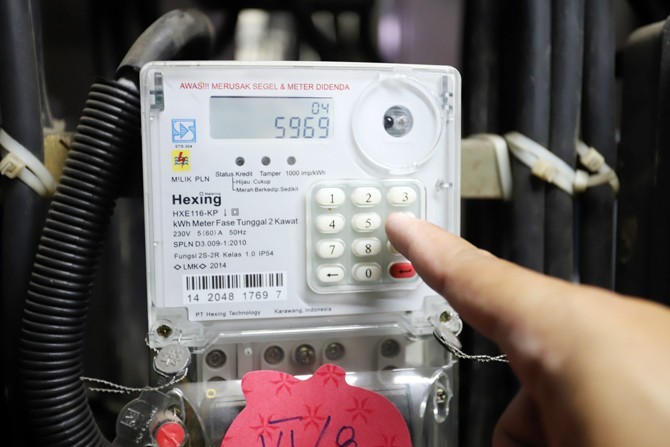

Bagaimana pengerjaan KWH Meter Digital

Bagian-bagian penting dari KWH digital sebagai berikut :

• Papan nama sebagai tampilan meteran serial
• Layar LED hijau dan merah
• Layar LCD menampilkan KWH. mulai
• Keyboard karet untuk memasukkan tanda listrik
• Label kabel
• Blok terminal untuk menghubungkan meteran listrik dan kabel
• MCB
• Penutup terminal pelindung kabel

Berbeda dengan tipe analog yang menggunakan prinsip induksi kumparan, watt-hour meter digital menggunakan sensor untuk mengukur listrik. KWH meter digital mengolah suatu masukan menjadi sinyal digital berupa sinyal tegangan analog. Meteran kemudian menghitung konsumsi daya dan data dimasukkan di area mikrokontroler. Mikrokontroler yang terhubung ke layar LCD menampilkan status konsumsi daya jumlah koin.
