Motor listrik merupakan komponen penting dalam berbagai aplikasi industri dan otomasi. Salah satu teknik kendali yang sering digunakan dalam motor listrik adalah kendali reverse forward.

Teknik ini memungkinkan motor untuk berputar maju (forward) dan mundur (reverse) dengan pengaturan yang sederhana namun efektif. Artikel ini akan membahas prinsip kerja, komponen utama, dan cara implementasi kendali reverse forward secara praktis.

Prinsip kerja kendali reverse forward

Pada dasarnya, kendali reverse forward digunakan untuk mengatur arah putaran motor listrik. Arah putaran motor ditentukan oleh polaritas tegangan yang diberikan ke terminal motor. Dengan membalik polaritas ini, arah putaran motor dapat diubah.

• Putaran maju (Forward): Arus listrik mengalir sesuai polaritas yang dirancang untuk putaran maju.
• Putaran mundur (Reverse): Polaritas arus listrik dibalik sehingga motor berputar ke arah yang berlawanan.

Pengaturan ini biasanya dilakukan dengan menggunakan komponen switching seperti kontaktor, saklar, atau rangkaian elektronik tertentu.

Komponen utama kendali reverse forward

Kontaktor

Kontaktor berfungsi untuk menghubungkan dan memutuskan aliran listrik ke motor. Biasanya, kontaktor terdiri dari dua hal yaitu untuk forward dan reverse.

Interlocking sistem

Interlocking system berfungsi untuk mencegah kedua kontaktor aktif secara bersamaan, yang dapat menyebabkan korsleting. Interlocking dapat berupa mekanis atau elektrik.

Saklar atau tombol push

Fungsinya sebagai input manual untuk mengendalikan arah putaran.

Overload relay

Melindungi motor dari arus berlebih yang dapat merusak sistem.

Power Supply

Sumber daya yang sesuai dengan spesifikasi motor listrik yang digunakan.

Cara implementasi kendali reverse forward

Implementasi kendali reverse forward dapat dilakukan menggunakan rangkaian berikut:

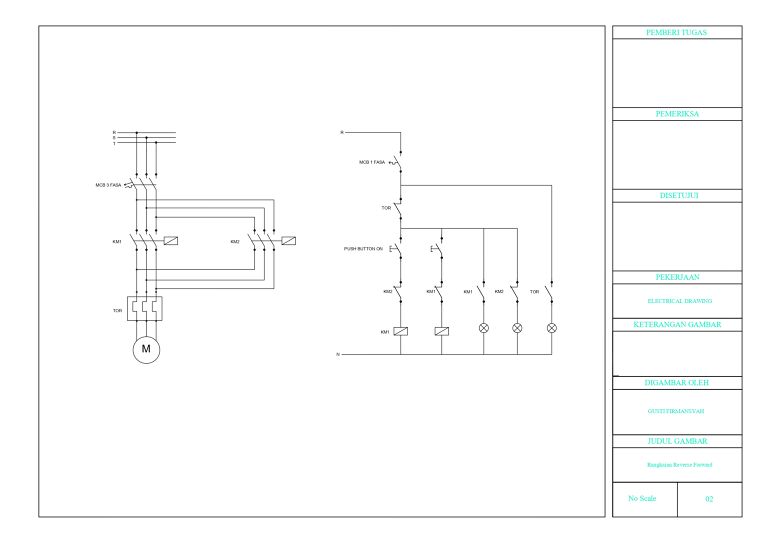

Rangkaian dasar dengan dua kontaktor

Sambungkan dua kontaktor ke terminal motor dengan konfigurasi saling terbalik. Pasang interlocking mekanis atau elektrik untuk mencegah aktivasi simultan. Hubungkan saklar atau tombol push untuk memilih mode forward atau reverse.

Langkah pengoperasian

Tekan tombol forward untuk mengaktifkan kontaktor maju sehingga motor berputar maju. Tekan tombol reverse untuk mengaktifkan kontaktor mundur sehingga motor berputar mundur.

Pastikan motor berhenti sepenuhnya sebelum beralih arah untuk menghindari kerusakan mekanis.

Penggunaan sistem elektronik

Microcontroller seperti Arduino atau PLC dapat digunakan untuk mengontrol arah putaran motor dengan lebih fleksibel.

Dengan pemrograman yang tepat, arah putaran motor dapat diatur secara otomatis berdasarkan sensor atau kondisi tertentu.

Keunggulan dan aplikasi

Keunggulan kendali reverse forward meliputi:

• Fleksibilitas: Dapat digunakan pada berbagai jenis motor listrik, seperti motor DC, motor induksi, dan motor servo.
• Efisiensi: Pengaturan arah yang cepat dan responsif.
• Keamanan: Sistem interlocking memastikan operasi aman.

Aplikasi dari kendali ini meliputi:

• Conveyor pada industri manufaktur.
• Crane atau hoist untuk pengangkatan material.
• Robotika dan otomasi.

Kesimpulan

Kendali motor listrik reverse forward adalah solusi sederhana namun efektif untuk mengatur arah putaran motor. Dengan memahami prinsip kerja, komponen, dan cara implementasinya, sistem ini dapat diterapkan di berbagai aplikasi industri dan otomasi. Pastikan untuk selalu memperhatikan faktor keamanan dalam perancangan dan pengoperasiannya.
