Alat pengukur listrik digunakan untuk mengukur berbagai parameter listrik. Penggunaannya sangat penting dalam industri untuk memastikan kinerja dan keselamatan sistem listrik.

Mari kita telusuri lebih lanjut bagaimana alat pengukur listrik bekerja dan di mana aplikasinya ditemukan dalam industri.

Prinsip Kerja Alat Pengukur Listrik

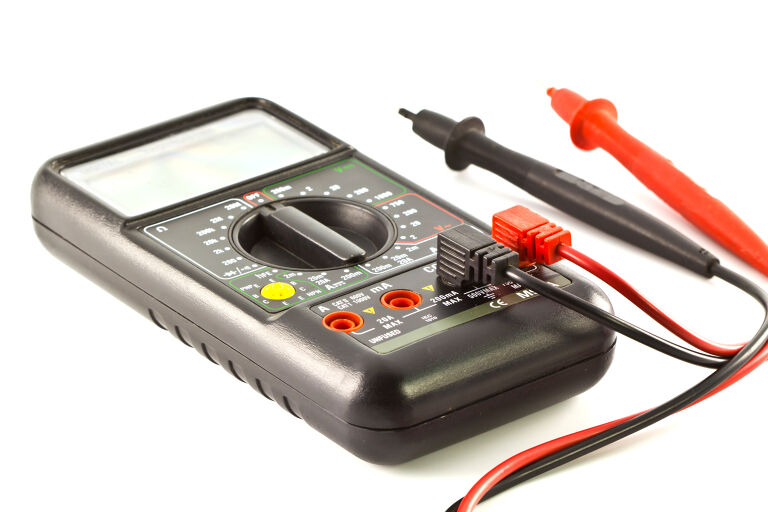

Multimeter

Multimeter adalah alat untuk mengukur tegangan, arus, dan resistansi dalam suatu sirkuit. Penggunaannya melibatkan penempatan probe ke dalam sirkuit yang akan diukur. Saat probe terhubung dengan sirkuit, multimeter akan menampilkan hasil pengukuran pada layar. Tampuilan multimeter dalam bentuk digital atau analog tergantung pada jenis multimeter yang digunakan.

Saat mengukur tegangan, multimeter ditempatkan sejajar dengan komponen listrik yang ingin diukur. Dengan probe terhubung ke sirkuit, multimeter akan menunjukkan nilai tegangan dalam satuan volt (V). Untuk mengukur arus, multimeter harus menggantikan bagian sirkuit yang diinginkan. Sementara untuk mengukur resistansi, probe multimeter ditempatkan pada kedua ujung komponen, dan hasilnya muncul dalam satuan ohm (Ω).

Dengan cara ini, multimeter membantu teknisi atau insinyur dalam mendiagnosis masalah listrik agar tetap stabil dan aman.

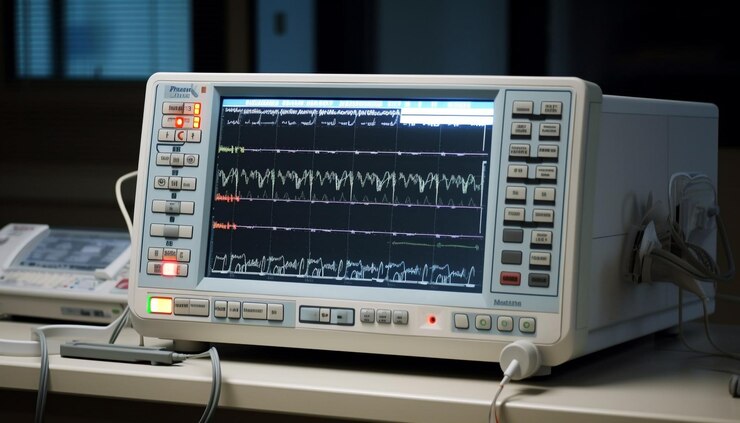

Oscilloscope

Oscilloscope adalah perangkat yang digunakan untuk menampilkan sinyal listrik dalam bentuk grafik. Fungsinya adalah membantu menganalisis sinyal kompleks dengan memperhatikan bentuk gelombang, frekuensi, dan amplitudonya.

Dengan menggunakan oscilloscope, teknisi atau insinyur dapat melihat visualisasi waktu nyata dari sinyal listrik untuk mendeteksi fluktuasi, lonjakan, atau gangguan dalam sinyal listrik. Oscilloscope sangat penting dalam mendiagnosis masalah elektronika  dengan menggunakan sinyal listrik.

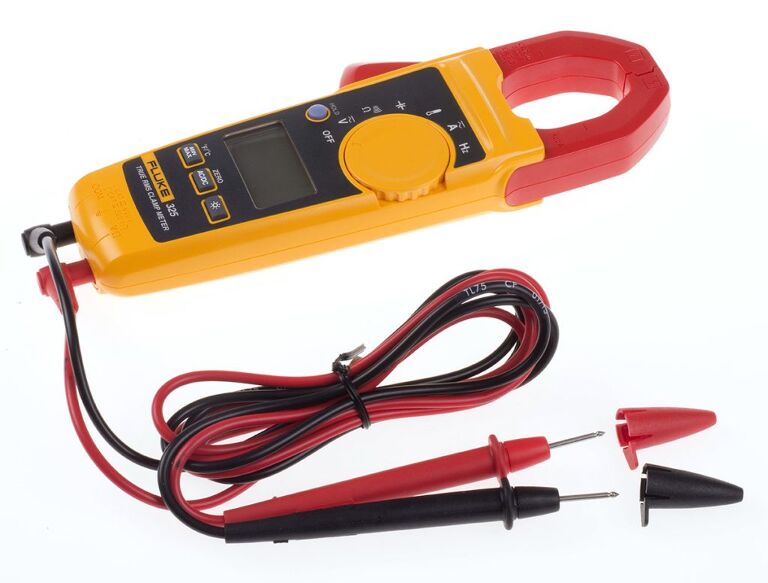

Clamp Meter

Clamp meter adalah alat pengukur arus listrik tanpa harus memutus aliran listrik. Alat ini dilengkapi dengan klip yang melingkupi kawat penghantar. Pengukuran arus dilakukan berdasarkan prinsip induksi magnetik. Dengan cara ini, teknisi atau insinyur dapat mengukur arus listrik tanpa mengganggu jalannya operasi sirkuit.

Penggunaan klip pada clamp meter memungkinkan alat ini untuk mengukur arus tanpa perlu membuka atau memutus sirkuit. Hal ini menjadikannya metode pengukuran yang praktis dan aman. Data yang diukur kemudian ditampilkan pada layar digital atau analog.  Alat ini sering digunakan dalam situasi memutus aliran listrik yang tidak diinginkan sehingga memudahkan pemeriksaan.

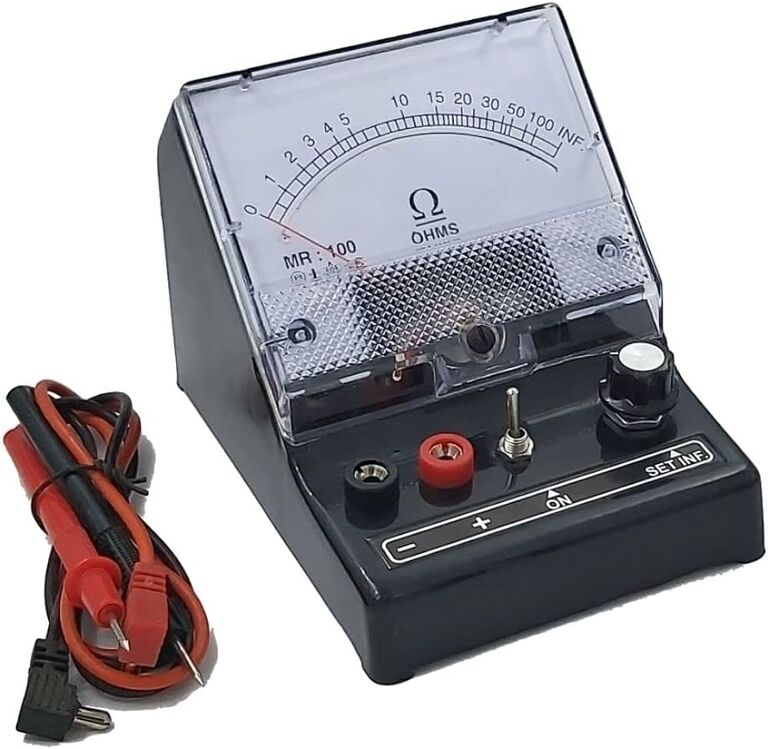

Ohmmeter

Ohmmeter adalah alat pengukur yang digunakan untuk mengukur resistansi dalam sebuah sirkuit. Prinsip kerjanya melibatkan penerapan tegangan ke sirkuit yang ingin diukur. Dengan mengetahui nilai tegangan, ohmmeter dapat menghitung resistansi sirkuit tersebut menggunakan hukum Ohm yaitu hasil dari pembagian tegangan (V) dengan arus (I).

Sirkuit yang akan diukur harus berada dalam keadaan tidak menerima sumber daya listrik. Ketika probe ohmmeter ditempatkan pada kedua ujung sirkuit, alat ini akan menunjukkan nilai resistansi dalam satuan ohm (Ω). Ohmmeter sangat berguna dalam mengukur nilai resistansi komponen elektronik, kabel, atau sirkuit dalam berbagai aplikasi. Membantu teknisi atau insinyur untuk mendiagnosis masalah atau memverifikasi integritas sirkuit listrik.

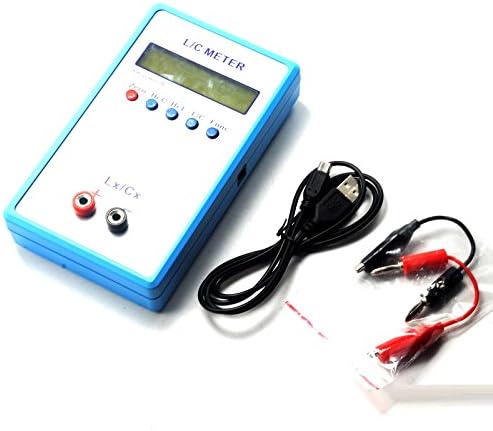

Capacitance Meter dan Inductance Meter

Capacitance Meter:

Capacitance meter adalah alat mengukur kapasitansi suatu kapasitor dalam sebuah sirkuit. Kapasitansi adalah kemampuan kapasitor menyimpan muatan listrik. Alat ini mengukur kapasitansi kapasitor dan menampilkan hasilnya dalam satuan farad (F) atau sub-multipelnya seperti microfarad (μF) atau picofarad (pF). Pengukuran kapasitansi penting dalam desain sirkuit elektronik dan pemeliharaan perangkat elektronik.

Inductance Meter:

Inductance meter, juga dikenal sebagai LCR meter (Inductance, Capacitance, Resistance meter), adalah alat untuk mengukur induktansi suatu induktor. Induktansi adalah kemampuan induktor menghasilkan fluks magnetik ketika arus listrik mengalir melalui kumparan.

Inductance meter mengukur induktansi induktor dan menampilkan hasilnya dalam satuan henry (H) atau sub-multipelnya seperti millihenry (mH) atau microhenry (μH). Pengukuran induktansi digunakan dalam pengaplikasi frekuensi tinggi dan daya tinggi.

Aplikasi alat ukur dalam Industri

Perawatan dan Pemeliharaan Mesin Industri

Alat pengukur listrik digunakan untuk memeriksa kinerja motor, transformator, dan perangkat elektronik lainnya. Mereka membantu mendeteksi masalah seperti konsleting, kebocoran arus, atau resistansi yang tinggi.

Kendali Kualitas Produksi

Dalam industri manufaktur, alat pengukur listrik digunakan untuk memastikan produk-produk elektronik memenuhi standar kualitas. Pengukuran presisi untuk menguji komponen elektronik dan memastikan bahwa mereka berfungsi dengan benar.

Sistem Tenaga Listrik

Alat pengukur digunakan dalam pemeliharaan jaringan listrik dan transformator. Memastikan distribusi energi yang efisien dan aman.

Penelitian dan Pengembangan

Dalam laboratorium penelitian, alat pengukur listrik membantu ilmuwan mengukur dan menganalisis sinyal listrik untuk pengembangan teknologi baru, seperti perangkat elektronik canggih dan sistem komunikasi nirkabel.
