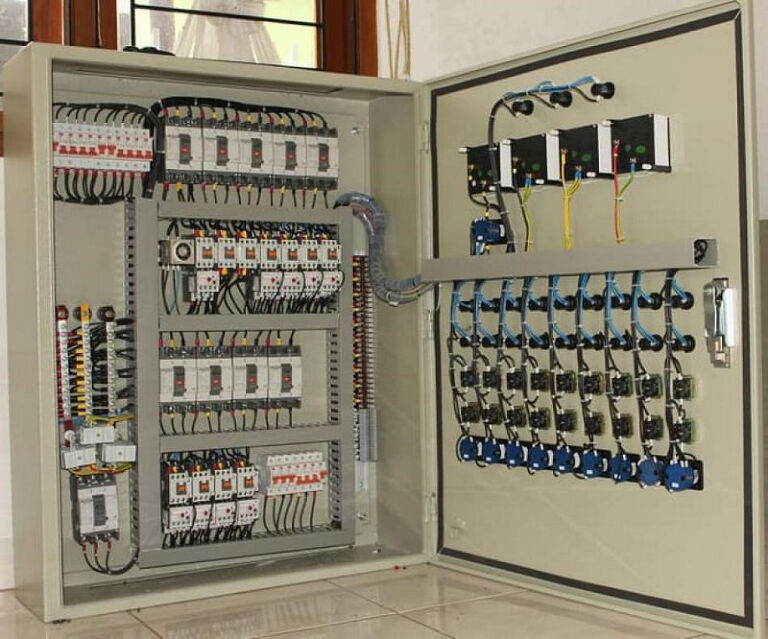

Panel listrik adalah pusat kontrol listrik dalam suatu instalasi listrik. Ini merupakan tempat di mana sirkuit listrik dapat dikendalikan, diputuskan, atau diatur. Berikut adalah beberapa komponen utama dalam panel listrik:

1. Sakelar utama (Main Switch)

Sakelar utama (Main Switch) bertindak sebagai penghubung atau pemutus pasokan listrik dari sumber daya utama ke seluruh panel. Fungsinya adalah menjaga keamanan dan melakukan pemeliharaan pada sistem listrik. Pemutusan daya yang dilakukan oleh sakelar utama sangat vital; ketika sakelar ini dimatikan, seluruh aliran listrik akan terputus.

Keamanan personel juga dijamin dengan mematikan sakelar utama sebelum melakukan perbaikan atau pemeliharaan pada sirkuit atau peralatan listrik. Sakelar utama juga sebagai alat isolasi, memisahkan panel listrik dari sumber daya utama dan menciptakan lingkungan aman untuk perbaikan. Dalam situasi darurat, sakelar utama dapat diandalkan sebagai pemutus aliran listrik darurat.

2. Sirkuit Pembagi (Circuit Breakers)

Sirkuit pembagi atau MCB (Miniature Circuit Breaker) adalah komponen yang berfungsi sebagai sakelar otomatis. Tugas utama MCB adalah melindungi sirkuit listrik dari dua bahaya utama: arus lebih (overcurrent) dan korsleting. Arus lebih dapat terjadi jika beban listrik melebihi batas yang ditentukan, sedangkan korsleting adalah hubungan langsung antara dua kawat yang dapat menyebabkan arus listrik tidak terkendali.

Setiap sirkuit terhubung ke satu sirkuit pembagi yang sesuai dengan kebutuhan daya tersebut. MCB dirancang untuk beroperasi secara otomatis ketika terjadi arus lebih atau korsleting. Dengan cara ini, MCB membantu melindungi peralatan elektronik dan mencegah terjadinya kebakaran akibat arus listrik yang tidak terkendali.

Keuntungan MCB adalah kemampuannya untuk di-reset setelah terjadi pemutusan. Ini memungkinkan pemulihan daya dengan mudah setelah masalah diidentifikasi dan diperbaiki. Selain itu, MCB juga memiliki karakteristik yang berbeda, seperti arus pemutusan yang dapat disesuaikan dengan kebutuhan sirkuit tertentu.

3. Grounding Bar (Bar Pengaman)

Grounding bar atau bar pengaman adalah komponen dalam panel listrik yang berfungsi menjaga keamanan sistem listrik. Ini biasanya berupa batang logam yang terhubung ke sistem grounding atau tanah. Grounding adalah proses menghubungkan bagian tertentu dari sistem listrik ke tanah, menciptakan jalur konduktif tambahan untuk arus listrik.

Fungsi utama grounding bar adalah menghubungkan grounding dari berbagai sirkuit dan perangkat dalam panel listrik. Ketika sirkuit atau perangkat dihubungkan ke grounding bar, mereka memiliki jalur langsung untuk mengalirkan arus listrik ke tanah. Ini memiliki beberapa manfaat, antara lain:

• Keamanan: Grounding membantu melindungi pengguna dan perangkat elektronik dari risiko kejutan listrik. Jika terjadi korsleting atau hubungan pendek, grounding memungkinkan arus listrik mengalir ke tanah, mengurangi potensi bahaya listrik.
• Perlindungan terhadap Petir:  Saat petir menyambar, sistem grounding memberikan jalur yang aman untuk arus petir mengalir ke tanah tanpa merusak sirkuit.
• Stabilitas Sistem: Grounding membantu menjaga tegangan sistem dalam batas yang aman. Ini dapat mencegah lonjakan tegangan yang dapat merusak perangkat elektronik.

4. Busbar

Busbar adalah konduktor logam  untuk menghubungkan berbagai sirkuit dalam suatu sistem. Busbar merupakan elemen kunci dalam distribusi listrik, menyediakan jalur konduktif untuk aliran arus listrik antar sirkuit. Dalam panel listrik, terdapat dua jenis busbar utama yang memiliki peran masing-masing:

Busbar Fase (Phase Busbar): Ini adalah jenis busbar yang membawa listrik dari sumber daya utama ke sirkuit individu dalam panel listrik. Busbar fase mendistribusikan arus listrik ke berbagai sirkuit untuk menyediakan daya ke peralatan yang terhubung. Warna umum yang digunakan untuk mengidentifikasi busbar fase adalah warna merah atau hitam.

Busbar Netral (Neutral Busbar): Busbar netral mengembalikan arus listrik dari perangkat dan sirkuit ke sumber daya utama atau tanah. Fungsi utama busbar netral adalah untuk menyediakan jalur kembali bagi arus yang telah digunakan oleh peralatan listrik. Biasanya, warna putih atau biru digunakan untuk mengidentifikasi busbar netral.

Kombinasi dari busbar fase dan netral menciptakan sistem distribusi listrik yang lengkap dalam suatu panel.

5. Indikator

Indikator dalam panel listrik merupakan fitur yang memberikan informasi visual mengenai status sirkuit atau perangkat yang terhubung. Indikator ini dapat berupa lampu LED atau tanda lainnya yang memberikan sinyal jelas suatu sirkuit. Fungsi utama dari indikator dalam panel listrik melibatkan pemantauan dan pemeliharaan sistem listrik. Berikut adalah beberapa poin yang menggambarkan peran indikator dalam panel listrik:

• Status Sirkuit: Indikator memberikan informasi langsung tentang apakah suatu sirkuit sedang aktif atau tidak. Lampu LED yang menyala menunjukkan bahwa sirkuit tersebut hidup, begitu juga sebaliknya
• Identifikasi Masalah: Indikator dapat membantu dalam mengidentifikasi masalah atau gangguan pada sirkuit. Jika suatu lampu indikator tidak menyala ketika seharusnya aktif, maka terjadi masalah pada sirkuit tersebut.
• Pemeliharaan Rutin: Dalam kegiatan pemeliharaan, teknisi atau petugas listrik dapat menggunakan indikator untuk memastikan bahwa sirkuit-sirkuit yang seharusnya aktif masih berfungsi dengan baik.
• Kecepatan Identifikasi Masalah Darurat: Dalam situasi darurat, seperti pemadaman listrik mendadak atau masalah lainnya, indikator dapat membantu identifikasi cepat sirkuit yang terkena dampak dan mempercepat proses pemulihan.
• Pemantauan Jarak Jauh: Pada sistem listrik canggih, indikator yang terhubung dengan sistem pemantauan jarak jauh dapat memberikan informasi real-time tentang status sirkuit tanpa perlu secara fisik memeriksa panel listrik.

6. Transformator

Transformator adalah komponen yang berfungsi untuk mengubah tegangan listrik dari satu tingkat ke tingkat lainnya. Transformator ini dapat meningkatkan (step-up) atau menurunkan (step-down) tegangan sesuai dengan kebutuhan peralatan. Beberapa poin kunci mengenai peran transformator dalam panel listrik besar adalah sebagai berikut:

• Transformasi Tegangan: Transformator digunakan untuk transformasi tegangan listrik. Pada umumnya, tegangan listrik yang dihasilkan oleh pembangkit listrik memiliki tingkat tegangan yang tinggi, dan untuk distribusi atau penggunaan di peralatan, seringkali dibutuhkan tegangan yang lebih rendah. Transformator step-down digunakan untuk menurunkan tegangan, sementara transformator step-up digunakan untuk meningkatkan tegangan.
• Distribusi Energi: Transformator step-down seringkali ditempatkan di lokasi yang strategis dalam sistem distribusi listrik. Mereka mengubah tegangan tinggi dari saluran transmisi menjadi tegangan rendah yang sesuai untuk distribusi ke rumah-rumah, bangunan, dan peralatan elektronik.
• Perlindungan dan Efisiensi: Penggunaan transformator dapat membantu melindungi peralatan dan sistem listrik. Dengan menurunkan tegangan, arus listrik yang mengalir melalui peralatan menjadi lebih rendah, mengurangi risiko kerusakan akibat panas atau kelebihan beban. Selain itu, transformator juga dapat meningkatkan efisiensi transfer daya dalam sistem.
• Penyesuaian Kebutuhan Tegangan: Transformator memungkinkan penyediaan tegangan yang sesuai dengan kebutuhan berbagai peralatan dan sistem. Misalnya, peralatan rumah tangga biasanya membutuhkan tegangan yang lebih rendah daripada yang diperlukan oleh mesin industri.
• Penyimpanan Energi: Beberapa transformator berperan dalam penyimpanan energi yang terkait dengan sistem-sistem smart grid. Mereka dapat membantu menyimpan energi saat produksi energi berlebih dan membebaskannya saat dibutuhkan.

7. Circuit Isolator

Penyekat sirkuit adalah sakelar untuk memutuskan sambungan listrik pada suatu sirkuit secara manual. Fungsi utama dari penyekat sirkuit adalah memberikan cara yang aman dan mudah untuk mematikan daya pada suatu sirkuit tanpa harus mematikan seluruh panel listrik. Beberapa poin penting terkait penyekat sirkuit adalah sebagai berikut:

• Pemutusan Manual: Penyekat sirkuit memungkinkan pengguna atau petugas listrik untuk memutuskan sirkuit secara manual. Hal ini sangat berguna ketika perlu melakukan pekerjaan pemeliharaan atau perbaikan pada sirkuit tertentu tanpa memengaruhi pasokan listrik ke sirkuit lainnya.
• Pencegahan Korsleting atau Kejutan Listrik: Dengan mematikan penyekat sirkuit dapat mengurangi risiko korsleting selama pekerjaan perbaikan atau pemeliharaan.
• Pemisahan Sirkuit: Penyekat sirkuit memungkinkan pemisahan sirkuit secara selektif, memungkinkan untuk mematikan daya tanpa memengaruhi sirkuit lainnya yang masih beroperasi.
• Pemeliharaan Efisiensi Operasional: Penyekat sirkuit membantu meningkatkan efisiensi operasional dan mengurangi downtime selama pekerjaan perawatan.
• Indikasi Status: Beberapa penyekat sirkuit dilengkapi dengan indikator status yang memberikan informasi visual tentang apakah sirkuit dalam keadaan terhubung atau terputus.
• Keselamatan Kerja: Pemutusan sirkuit menggunakan penyekat sirkuit membantu meningkatkan keselamatan kerja, karena petugas dapat dengan aman bekerja pada sirkuit tertentu tanpa harus mematikan daya pada seluruh sistem.
